Langansyöttölaitteen asennus

Langansyöttölaitteen alusta yhdelle langansyöttölaitteelle ja kahdelle langansyöttölaitteelle asennetaan samalla tavalla, samoin kuin yhden tai kahden langansyöttölaitteen asennus ei eroa toisistaan.

Langansyöttölaite asennetaan virtalähteeseen kääntyvän alustan avulla. Jos haluat asentaa yhden virtalähteen päälle kaksi langansyöttölaitetta, käytä kahdelle langansyöttölaitteelle tarkoitettua kääntyvää alustaa.

Kahden langansyöttölaitteen kokoonpanoa varten tarvitset asennusosia (Vedonpoistimen pidike ja Jäähdytysletkun asennussarja KV200 naaras-naaras).

Noudata seuraavia ohjeita:

1.

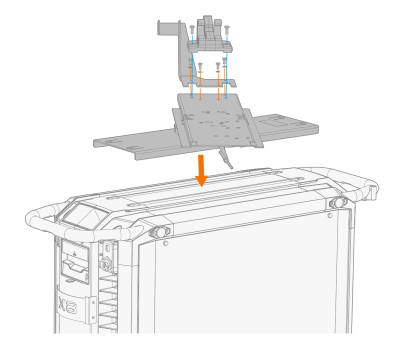

Aseta kääntyvä alusta virtalähteen päälle siten, että oranssi kiinnike tulee taakse.

2.

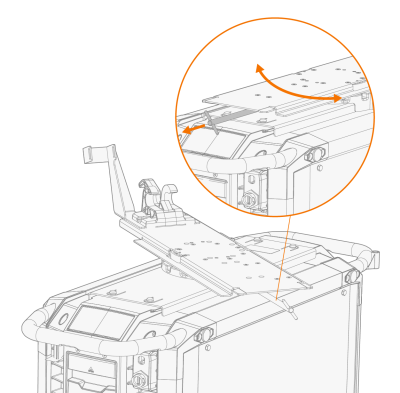

Vedä kääntyvän alustan etuosassa oleva vapautusvipu ulos ja käännä yläosa sivuun niin, että alaosassa olevat kiinnitysreiät tulevat esiin.

3.

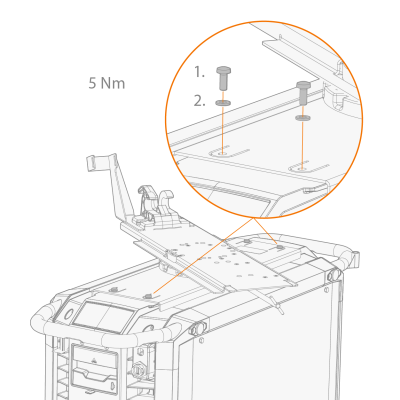

Kiinnitä kääntyvän alustan alaosa virtalähteeseen neljällä ruuvilla (1) ja aluslevyllä (2).

4.

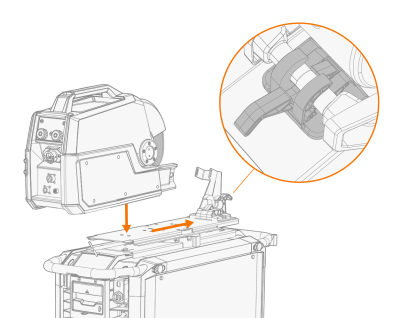

Aseta langansyöttölaite kääntyvän alustan uriin niin, että langansyöttölaitteen ohjauspaneeli on on samalla puolella kuin virtalähteen etupaneeli.

5.

Liu’uta langansyöttölaitetta taaksepäin, kunnes laitteen takaosassa oleva kisko lukkiutuu alustan takaosassa olevaan oranssiin kiinnikkeeseen.
