Lankakelan vaihto

Liitä hitsauspistooli langansyöttölaitteeseen ennen lankakelan asennusta.
Jos vaihdat lisäainelangan halkaisijaa tai materiaalia, vaihda syöttöpyörät vastaavasti.

Noudata seuraavia ohjeita:

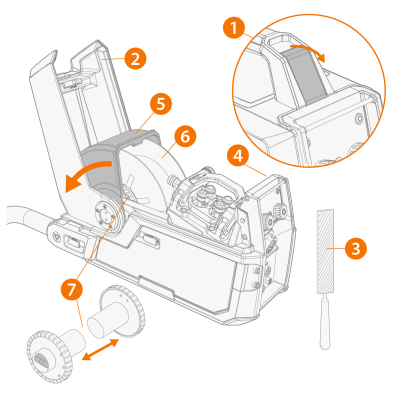

Lankakelan irrottaminen:

1. Avaa kannen salpa.
2. Nosta kansi ylös.
3. Leikkaa ja viilaa lisäainelangan pää.
Lisäainelangan terävä pää voi vaurioittaa langanjohdinta, jos sitä ei viilata tasaiseksi.
4. Vedä jäljellä oleva lisäainelanka hitsauspistoolista painamalla Langanajo taaksepäin -painiketta.

5. Työnnä lankakelan lukituskansi sivuun.
6. Nosta lankakela langansyöttölaitteesta.
7. Vedä tai kierrä kelajarrun puoliskot erilleen.

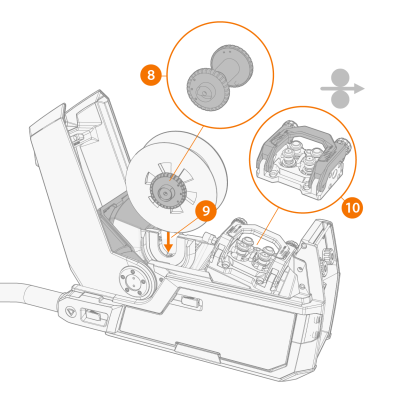

Uuden lankakelan asentaminen:

8. Kiinnitä kelajarrun puoliskot uuteen lankakelaan työntämällä ne yhteen lankakelan sisällä. Kiristä tarvittaessa.
Kelajarru on varustettu valinnaisella langankiristystoiminnolla, joka pitää langansyötön jatkuvasti vakaana lyhyissä toistuvissa hitseissä sekä käytettäessä raskaita lankakeloja. Jos haluat ottaa langankiristystoiminnon käyttöön, asenna lankakelan napa niin päin, että kiristysnuppi tulee oikealle puolelle laitteen edestä katsottuna.
9. Laske lankakela sen pidikkeeseen.
Varmista, että lankakela on oikein päin niin, että lisäainelanka purkautuu kelan päältä syöttöpyöriin.
10. Nosta puristuskahva syöttöpyörien päältä.

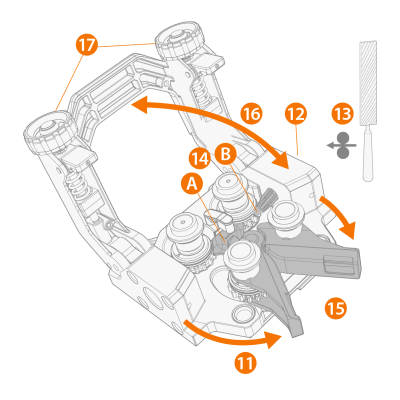

Lisäainelangan asentaminen:

11. Siirrä syöttöpyörät erilleen vapauttamalla puristusvivut. Näin syöttöpyörien väliin muodostuu rako.
12. Irrota lisäainelangan pää kelalta ja katkaise mahdollisesti vääntynyt osa, jotta langanpäästä tulee suora.
Varmista, ettei lisäainelanka purkaudu kelalta irrottamisen aikana.
13. Viilaa terävät kulmat pois lisäainelangan päästä.
Lisäainelangan pään terävät reunat voivat vaurioittaa langanjohdinta.
14. Ohjaa lisäainelanka tuloputken (A) ja keskimmäisen langanohjausputken (B) läpi ulostuloon, josta lisäainelankaa syötetään hitsauspistooliin. Työnnä lisäainelanka käsin pistoolin sisään siten, että lanka ulottuu langanjohtimeen (noin 20 cm).
15. Lukitse lisäainelanka syöttöpyörien väliin sulkemalla puristusvivut. Varmista, että lanka on syöttöpyörän urissa.
16. Laske puristuskahva syöttöpyörien päälle.
17. Säädä langansyöttöpyörien painetta säätöpyörillä. Säädä molempiin syöttöpyöräpareihin sama paine.

Puristusvivussa oleva asteikko osoittaa syöttöpyöriin kohdistuvan puristuspaineen. Säädä syöttöpyörien puristuspainetta alla olevan taulukon mukaisesti.



Lisäainelangan materiaali Syöttöpyörän profiili Lisäainelangan halkaisija (mm) Säätöalue (x 100 N)
Fe/Ss-umpilanka V-ura
 0,8−1,0 1,5−2,0
≥ 1,2 2,0−2,5
Jauhe- ja metallitäytelanka V-ura, pyälletty
 ≥ 1,2 1,0−2,0
Kaasuton V-ura, pyälletty
 ≥ 1,6 2,0−3,0
Alumiini U-railo
 1,0 0,5–1,0
1,2 1,0−1,5
1,4 1,5−2,0
≥ 1,6 2,0−2,5



Liian suuri puristusvoima litistää lisäainelankaa ja voi vaurioittaa pinnoitettuja täytelankoja tai ydintäytelankoja. Liian suuri puristusvoima myös kuluttaa syöttöpyöriä ja rasittaa hammaspyöriä.
18. Vie lisäainelanka hitsauspistoolin virtasuuttimeen painamalla langanajopainiketta. Voit lisätä langansyöttönopeutta pyörittämällä ohjauspaneelin vasenta säätönuppia.

Syötetyn lisäainelangan määrä näkyy ohjauspaneelista.

Asennuksen viimeisteleminen:

19. Valitse suojakaasu ja liitä kaasupullo langansyöttölaitteeseen.
20. Poista aiempi suojakaasu järjestelmästä painamalla Kaasutesti-painiketta.

Tällä painikkeella voit myös testata, virtaako kaasu moitteettomasti järjestelmän läpi.
21. Sulje yläkansi.
