Välikaapelin liittäminen vedonpoistimeen

Välikaapelin asentamisen helpottamiseksi ja kaapeliliittimen tarpeettoman rasituksen estämiseksi liitä välikaapelinipun molemmat päät vedonpoistimeen.

Noudata seuraavia ohjeita:

1.

Kiinnitä vedonpoistimen pidike virtalähteen takaosassa olevaan kuljetuskahvaan. Kiristä vedonpoistimen pidike altaaltapäin pultilla.

2.

Tartu välikaapelin virtalähteen puoleiseen päähän ja työnnä vedonpoistimen tappi vedonpoistimen pidikkeeseen.

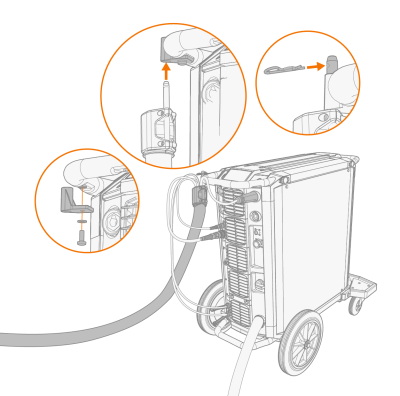

Jos langansyöttölaite on irrotettu virtalähteestä, työnnä vedonpoistimen tappi pidikkeeseen alhaaltapäin.

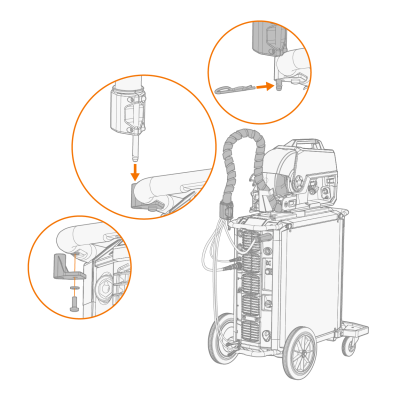

Jos langansyöttölaite on liitetty virtalähteeseen, työnnä vedonpoistimen tappi pidikkeeseen ylhäältäpäin.

3.

Työnnä oheinen lukitustappi vedonpoistimen tapissa olevan reiän läpi.

4.

Ohjaa kaapelinippu virtalähteen takaa ja kiinnitä vedonpoistin kaapelin toiseen päähän langansyöttölaitteen vasemmalle puolelle. Lisätietoja on kohdassa Kaapelien asentaminen.
