Välikaapelin asennus
Asenna välikaapeli ensin langansyöttölaitteeseen ja sitten virtalähteeseen.
Noudata seuraavia ohjeita:
Liitä välikaapeli langansyöttölaitteeseen.
|
1.
|
Nosta kaapelitilan salpaa, jolloin liitännät tulevat esiin. |
|
2.
|
Liitä hitsausvirtakaapeli langansyöttölaitteeseen. Työnnä kaapeli mahdollisimman pitkälle ja kiristä kaapeli paikalleen kääntämällä liitintä myötäpäivään. |
|
Kiristä hitsausvirtakaapeli käsin mahdollisimman tiukalle. Jos hitsausvirtakaapelin liitäntä on löysä, se voi ylikuumentua. |
|
3.
|
Työnnä suojakaasuletku liittimeen niin, että se lukittuu. |
|
4.
|

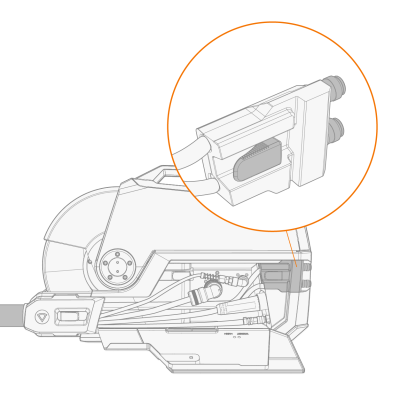

Työnnä vedonpoistin langansyöttölaitteessa olevaan aukkoon. |
|
5.
|
Kiinnitä vedonpoistin paikalleen lukitsemalla se salvalla. |
|
6.
|
Kytke ohjauskaapeli liittimeen. Lukitse kiinnityskaulus paikalleen kiertämällä sitä myötäpäivään. |
|
7.
|
Kytke mittauskaapeli liittimeen. Lukitse kiinnityskaulus paikalleen kiertämällä sitä myötäpäivään. |
|
8.
|

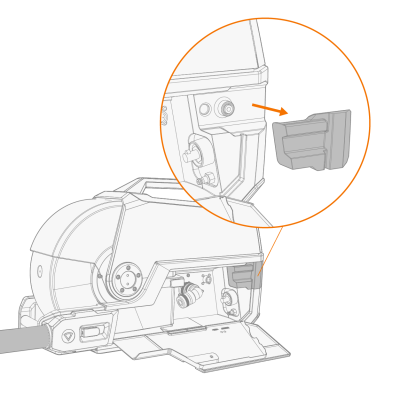

Jos järjestelmään kuuluu jäähdytyslaite, vedä jäähdytysnesteletkujen aukon suojus pois. |
|
9.
|
Kytke jäähdytysnesteletkut aukkoon. |
|
10.
|
Sulje ja lukitse kaapelitilan luukku. |
|
Asettele kaapelit siististi, kun liität ne langansyöttölaitteeseen, jotta kaapelitilan luukku menee kunnolla kiinni. |
Kiinnitä välikaapeli virtalähteeseen:
|
1.
|

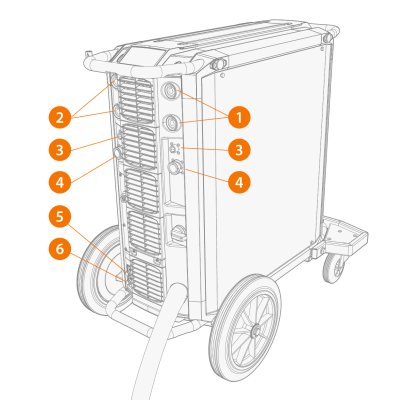

Kiinnitä hitsausvirtakaapeli virtalähteen pluspuolen (+) liittimeen (1). Välikaapeli kulkee viistosti langansyöttölaitteesta virtalähteen liitäntään. |
|
Jos virtalähteeseen on liitetty kaksi langansyöttölaitetta, yhdistä välikaapeli kohtisuoraan: vasemmasta langansyöttölaitteesta vasempaan liitäntään (1). |
|
2.
|
Kiinnitä maadoituskaapeli miinuspuolen (-) liittimeen (2). |
|
3.
|
Kiinnitä mittauskaapeli mittauskaapelin liitäntään (4). |
|
4.
|
Kiinnitä ohjauskaapeli ohjauskaapelin liittimeen (3) samalle puolelle kuin mittauskaapeli. |
|
5.
|
Jos vesijäähdytin on käytössä, kiinnitä jäähdytyslaitteeseen vievä letku punaiseen liittimeen (5). |
|
6.
|
Jos vesijäähdytin on käytössä, kiinnitä jäähdytyslaitteesta tuleva letku siniseen liittimeen (6). |
|
7.
|
Jos tarvitset suojakaasua, kytke suojakaasuletku kaasupulloon. |
Virtalähteeseen voidaan liittää samanaikaisesti kaksi langansyöttölaitetta.
|
Varmista, että olet liittänyt ja kiristänyt kaikki kaapelit huolellisesti. |
