Kaapelointikaavio

Yhdistä välikaapelit virtalähteeseen ja langansyöttölaitteeseen. Tunnistamisen helpottamiseksi kaapelit on merkitty alla olevaan kuvaan eri väreillä.

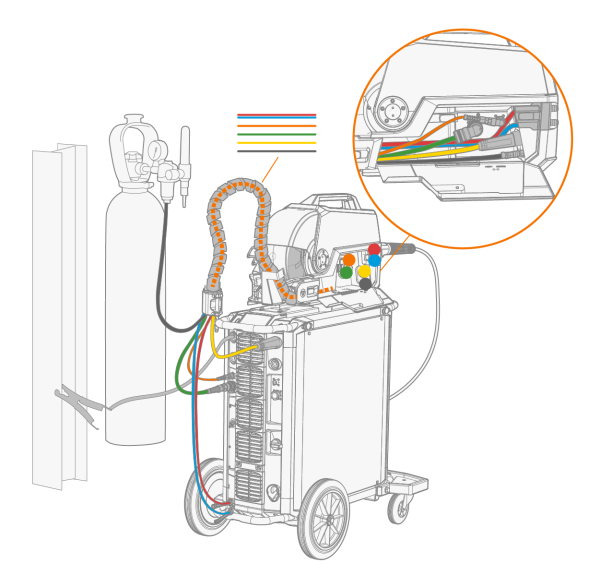

Kuva: Virtalähteen ja langansyöttölaitteen väliset kaapelit:

Värikoodit:

	Hitsausvirtakaapeli
	Suojakaasuletku
	Ohjauskaapeli
	Mittauskaapeli
	Jäähdytysnesteen syöttö- ja paluuletkut
	Maadoituskaapeli
