X8 Wire Feeder

Tässä luvussa kuvataan X8 Wire Feeder -langansyöttölaitteen rakennetta.

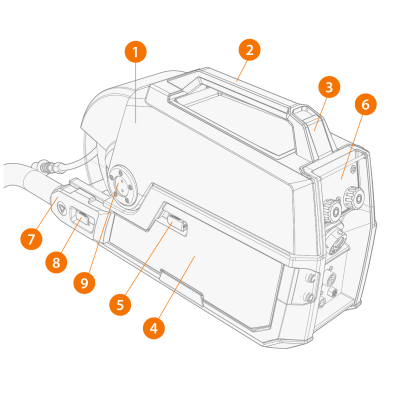

Pääosat

1. Kansi
Pidä langansyöttölaitteen kansi kiinni hitsauksen aikana tapaturmien ja sähköiskun vaaran välttämiseksi. Kansi on syytä pitää kiinni myös muulloin, jotta langansyöttölaitteen sisäosat pysyvät puhtaina.
2. Kahva
Kahva on tarkoitettu laitteen kantamiseen käsin vain lyhyillä matkoilla. Laitteen nostamiseen ja ripustamiseen on käytettävä langansyöttölaitteen ripustinta.
3. Kannen salpa
4. Kaapelitilan luukku
5. Kaapelitilan salpa
6. Ohjauspaneeli
7. Vedonpoistin
8. Vedonpoistimen salpa
9. Pistoolinkannattimen kiinnike

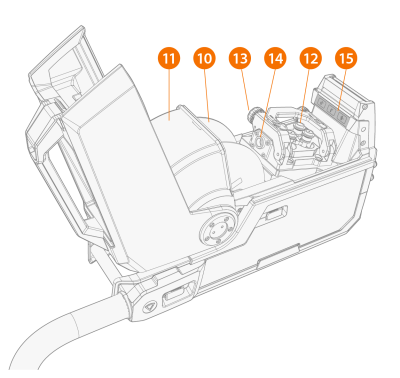

Langansyöttölaitteen sisällä oleva tarra:

10. Lankakela
11. Lankakelan lukituskansi
12. Syöttöpyörät
13. Puristuskahva
14. Langanohjain
15. Sisäpuolen hallintapainikkeet

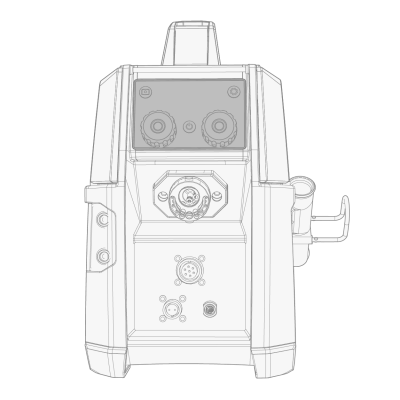

Ohjauspaneeli

Langansyöttölaitteen etupuolella olevan ohjauspaneelin avulla voit säätää hitsauksen perustoimintoja. Vaikka hitsausjärjestelmän pääasiallinen hallintalaite on Control Pad, hallintaan voi käyttää myös langansyöttölaitteen ohjauspaneelia ja hitsauspistoolin kaukosäädintä.

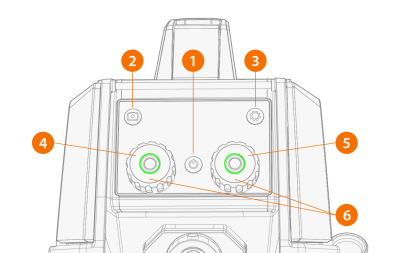

Langansyöttölaitteen ohjauspaneelin osat:

1. Lukituspainike

>>  Pidä painettuna 2 sekuntia, kun haluat lukita tai vapauttaa näytön ja painikkeet.

2. Kanavapainike

>>  Painikkeeseen syttyy sininen valo, kun näkymä on aktivoitu.

3. Asetuspainike

>>  Painikkeeseen syttyy oranssi valo, kun näkymä on aktivoitu.

4. Vasen säätönuppi
5. Oikea säätönuppi
6. Vasen ja oikea painike

Lisätietoja ohjauspaneelin käytöstä ja toiminnoista on kohdassa Langansyöttölaitteen näkymät.

Sisäpuolella olevat hallintapainikkeet

Langansyöttölaitteessa on hallintapainikkeita myös sisäpuolella.

1. Langanajo taaksepäin -painike

>>  Ajaa lisäainelankaa taaksepäin ilman valokaarta.

2. Kaasutestipainike

>>  Testaa suojakaasun virtauksen tai poistaa järjestelmästä aiemman suojakaasun.

3. Langanajopainike

>>  Ajaa lisäainelankaa eteenpäin ilman valokaarta.

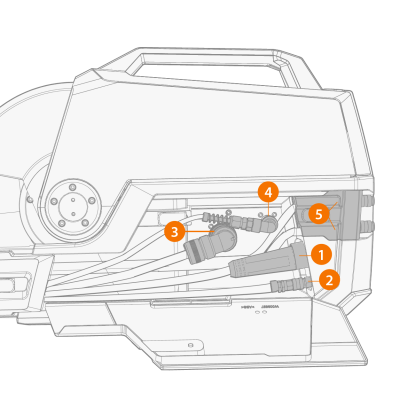

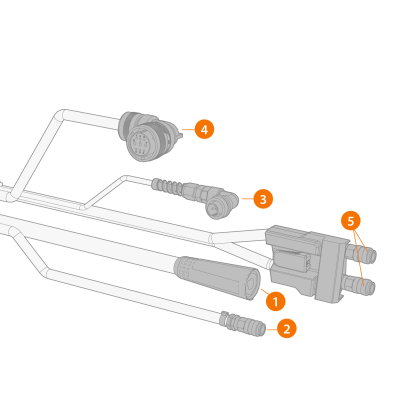

Välikaapelin liitännät

1. Hitsausvirta

>>  Syöttää hitsausvirtaa virtalähteestä langansyöttölaitteeseen.

2. Suojakaasu

>>  Syöttää suojakaasua hitsauspistooliin.

3. Mittauskaapeli

>>  Välittää hitsauksen aikana mitattuja parametrien arvoja.

4. Ohjaus

>>  Syöttää ohjaussignaaleja ja käyttöjännitettä langansyöttölaitteeseen.

5. Jäähdytysnesteen syöttö- ja paluuletkut

>>  Kierrättää jäähdytysnestettä hitsauspistooliin ja takaisin.

Lisätietoja kaapelien kytkennästä on kohdassa Kaapelien asentaminen.

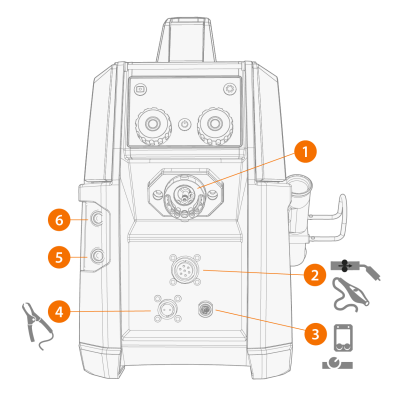

Ulkoisten laitteiden liitännät

1. Hitsauspistoolin Kemppi-liitin

>>  Liittää hitsauspistoolin järjestelmään.

Langansyöttölaitteessa on Kemppi-liitin hitsauspistoolin liittämistä varten.
2. Välisyöttölaite

>>  Mahdollistaa lisävarusteena saatavan SuperSnake-välisyöttölaitteen tai moottoripistoolin käytön.

3. Kaukosäädin

>>  Liittää järjestelmään etäohjauslaitteen (Control Pad). Syöttää virran ja ohjaussignaalit 12 voltin jännitteellä.

4. Jännitteentunnistuskaapeli

>>  Kiinnitetään hitsauskappaleeseen, mittaa hitsauksen aikaista kaarijännitettä.

5. Jäähdytysnesteen syöttöletku

>>  Syöttää kylmää jäähdytysnestettä hitsauspistooliin.

6. Jäähdytysnesteen paluuletku

>>  Vastaanottaa lämmenneen jäähdytysnesteen hitsauspistoolista.
