X8 Power Source

Tässä luvussa kuvataan X8 Power Source -virtalähteen rakennetta.

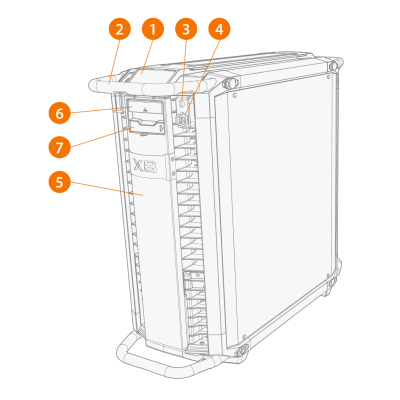

Laite edestä

1. Merkkivalopaneeli
2. Kantokahva
3. USB-liitäntä

>>  USB-muistitikulla voit ladata virtalähteeseen hitsausohjeita tai Wise-toimintoja ja päivittää laiteohjelmiston, jos langaton yhteys ei ole käytössä.

4. Control Pad -liitäntä

>>  Yhdistä Control Pad virtalähteeseen kaapelilla, kun haluat ladata Control Padin akun tai käyttää sitä langallisella yhteydellä.

5. Etupaneeli
6. Etupaneelin salpa

>>  Avaa etupaneeli vetämällä salpaa, jolloin jäähdytysnestesäiliö tulee näkyviin.

7. Jäähdytysnesteen kierrätyspainike

>>  Käynnistää jäähdytysnesteen kierron järjestelmässä.

Laite takaa

1. Kantokahva
2. Hitsausvirtakaapelin liitännät (plusnapa)
3. Maadoituskaapelin liitännät (miinusnapa)
4. Mittauskaapelin liitännät

>>  Langansyöttölaitteen 1 liitännät ovat virtalähteen vasemmalla puolella ja langansyöttölaitteen 2 liitännät virtalähteen oikealla puolella.

5. Ohjauskaapelin liitännät

>>  Langansyöttölaitteen 1 liitännät ovat virtalähteen vasemmalla puolella ja langansyöttölaitteen 2 liitännät virtalähteen oikealla puolella.

6. Ethernet-liitäntä
7. Virtakytkin
8. Jäähdytysnesteen paluuletkun liitäntä
9. Jäähdytysnesteen syöttöletkun liitäntä
10. Takapaneeli
11. Verkkovirtakaapeli
12. Vedonpoistimen pidike

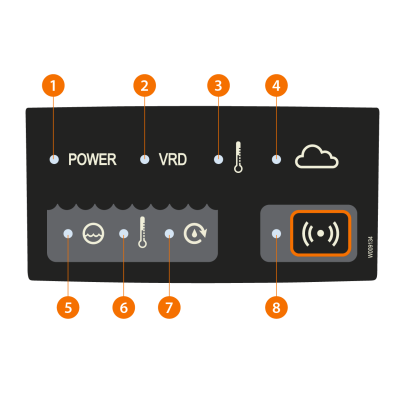

Merkkivalopaneeli

1. Virran merkkivalo

>>  LED-valo on vihreä, kun laite on päällä.

2. Jännitteenalennuspiirin (VRD) merkkivalo

>>  LED-valo on vihreä, kun jännitteenalennuspiiri on päällä ja tyhjäkäyntijännite on alle 35 V.

>>  LED-valo vilkkuu punaisena, kun jännitteenalennuspiiri on päällä ja tyhjäkäyntijännite on yli 35 V.

>>  LED-valo ei pala hitsauksen aikana tai kun jännitteenalennuspiiri sammutetaan.

Jännitteenalennuspiiri on käytössä vain Puikko- ja Talttaus-tiloissa.
3. Ylikuumenemisen merkkivalo

>>  LED-valo on keltainen, kun laite on ylikuumenemassa.

Jos virtalähde ylikuumenee, lämpösuojakatkaisin kytkee sen pois päältä. Virtalähdettä ei voi käyttää ennen kuin se on jäähtynyt.
4. Kempin pilvipalvelujen merkkivalo

>>  LED-valo on sininen, kun langansyöttölaite tai virtalähde on yhteydessä Kempin pilvipalveluihin.

>>  LED-valo vilkkuu sinisenä, kun langansyöttölaite tai virtalähde muodostaa yhteyttä Kempin pilvipalveluihin.

5. Jäähdytysnesteen määrän varoitusvalo

>>  LED-valo on keltainen, kun jäähdytysnesteen määrä on liian alhainen.

6. Jäähdytysnesteen lämpötilan varoitusvalo

>>  LED-valo on keltainen, kun jäähdytyneste on ylikuumenemassa.

Jos jäähdytysneste ylikuumenee, lämpösuojakatkaisin kytkee hitsauslaitteen pois päältä. Laitetta ei voi käyttää ennen kuin jäähdytysneste on jäähtynyt.
7. Jäähdytysnesteen kierron varoitusvalo

>>  LED-valo on vihreä, kun jäähdytysnesteen kierto toimii normaalisti.

>>  LED-valo on punainen, kun jäähdytysnesteen kierrossa on häiriö.

>>  LED-valo vilkkuu vuorotellen vihreänä ja punaisena, kun jäähdytysnesteen kierto on ollut liian kauan estynyt.

Jos jäähdytysnesteen kierto estyy, lämpösuojakatkaisin kytkee hitsauslaitteen pois päältä. Tutki ja korjaa vika ennen kuin jatkat hitsauslaitteen käyttöä.
Jos vian syynä on jäähdytyslaitteen täytön epäonnistuminen, täytä jäähdytyslaite uudelleen. Muissa tapauksissa vika poistuu automaattisesti 30 sekunnin kuluessa.

8. Langattoman yhteyden painike

>>  Painikkeella voit muodostaa langattoman yhteyden Control Padin sekä langansyöttölaitteen tai virtalähteen välille. Jos virtalähteeseen on liitetty vähintään yksi langansyöttölaite, Control Pad ottaa yhteyden langansyöttölaitteeseen. Jos virtalähteeseen ei ole liitetty langansyöttölaitetta, Control Pad ottaa yhteyden virtalähteeseen.

>>  LED-valo on sininen, kun langansyöttölaite tai virtalähde on yhdistetty langattomasti Control Padiin.

>>  LED-valo vilkkuu sinisenä, kun langansyöttölaite tai virtalähde on muodostamassa yhteyttä Control Padiin.

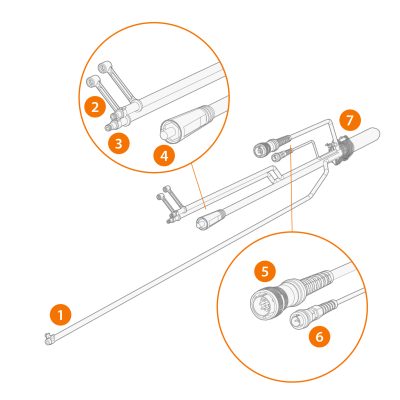

Välikaapeli

1. Suojakaasuletku
2. Jäähdytysnesteen paluuletku
3. Jäähdytysnesteen paluuletku
4. Hitsausvirtakaapeli
5. Ohjauskaapeli
6. Mittauskaapeli
7. Vedonpoistimen tappi.
