Control Pad

Tässä luvussa kuvataan Control Padin rakennetta.

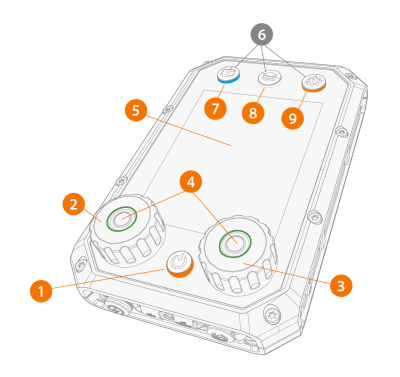

1. Virtapainike

>>  Painikkeeseen syttyy oranssi valo, kun käynnistät Control Padin.

2. Vasen säätönuppi
3. Oikea säätönuppi
4. Vasen ja oikea painike

>>  Kun painikkeessa palaa vihreä valo, valinnan voi vahvistaa painiketta painamalla.

5. Näyttö
6. Näkymäpainikkeet
7. Kanavapainike

>>  Painikkeeseen syttyy sininen valo, kun näkymä on aktivoitu.

8. Valikkopainike

>>  Painikkeeseen syttyy valkoinen valo, kun näkymä on aktivoitu.

9. Asetuspainike

>>  Painikkeeseen syttyy oranssi valo, kun näkymä on aktivoitu.

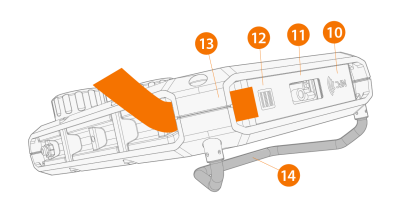

10. NFC-lukija
11. Viivakoodinlukija
12. NFC-lukijan ja viivakoodinlukijan ON/OFF-painike

>>  Painike toimii myös pikavalintapainikkeena viivakoodin lukemiseen missä tahansa Control Padin näkymässä.

13. Olkahihnan lenkki
14. Ripustuskoukku

>>  Control Pad näyttää lataustason, kun liität tai irrotat laturin.

Näytön vasemmalla puolella olevat vihreät ledit osoittavat, että Control Padin lataus on käynnissä. Alin ledi muuttuu punaiseksi, kun akun varaustaso on alhainen.

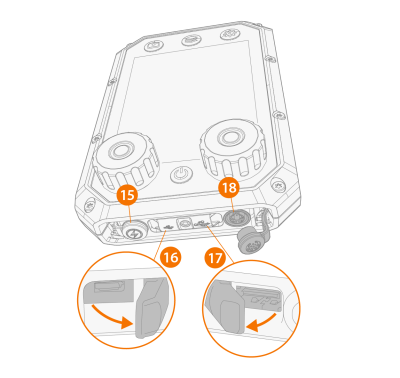

15. Laturikaapelin portti

>>  Tulppa suojaa laturikaapelin porttia.

16. Mikro-USB-portti

>>  Kansi suojaa mikro-USB-porttia ja USB-kaapelin porttia.

17. USB-kaapelin portti
18. Yhdistelmäkaapelin portti

>>  Yhdistelmäkaapelin portin kautta siirtyy tietoa ja virtaa. Tulppa suojaa yhdistelmäkaapelin porttia.
