Preparación del sistema de soldadura
Antes de empezar a usar la soldadora, enciéndala, prepare la unidad de refrigeración y conecte el cable de puesta a tierra.
Encendiendo el sistema de soldadura
Para encender la fuente de potencia y el alimentador de alambre, encienda el interruptor principal de la fuente de potencia (I). Cuando la fuente de potencia está encendida, el LED indicador de potencia del panel emite una luz verde.

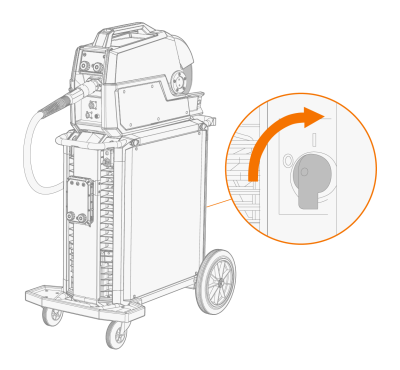

Figura: encendido del sistema de soldadura:
El alimentador de alambre comienza con el mismo estado de funcionamiento en que se encontraba al ser apagado por última vez. Accione el interruptor principal para encender y apagar la soldadora. No use el enchufe como interruptor.
|
Si la soldadora va a dejar de usarse durante mucho tiempo, desconecte el enchufe de la corriente. |
Encendiendo el Control Pad
Para encender Control Pad, pulse y mantenga el botón de encendido durante unos segundos.
Preparación de la unidad de refrigeración

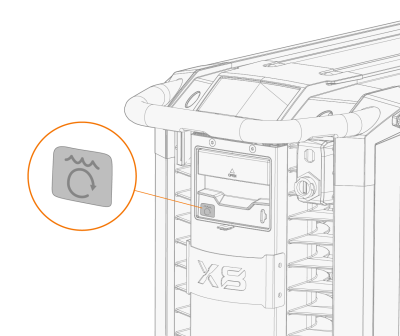

Rellene el depósito de refrigerante situado dentro de la unidad de refrigeración con líquido de refrigeración de Kemppi. Para soldar, es necesario bombear refrigerante a través del sistema. Pulse el botón de circulación del refrigerante situado en el panel frontal de la fuente de potencia. Este activa el motor, lo cual bombea el refrigerante a las mangueras y la pistola de soldadura.
Cuando usted pulsa y mantiene pulsado el botón de circulación del refrigerante, la bomba pone en circulación el refrigerante. La línea sigue llenándose automáticamente aunque suelte el botón. Vuelva a pulsar el botón de circulación del refrigerante durante el llenado automático para interrumpir el llenado, por ejemplo, si hay algún acople suelto. Si la línea no se llena 1 minuto después de que el botón se haya soltado, el llenado automático se detendrá y el indicador LED parpadeará en verde y rojo alternativamente.
El panel indicador también incluye los indicadores LED que emitirán una luz amarilla si el nivel del refrigerante es demasiado bajo o si la temperatura del refrigerante es demasiado alta. Cuando la circulación se desarrolla sin problemas, el indicador LED emite una luz verde.
Pulse el botón de circulación de refrigerante cada vez que cambie la pistola de soldar.
Para obtener instrucciones sobre cómo rellenar la unidad de refrigeración, consulte Llenado de unidad de refrigeración.
Conexión de cable de puesta a tierra
|
Mantenga la pieza de soldadura unida o conectada a tierra para reducir el riesgo de lesiones a los usuarios o los daños al equipo eléctrico. |

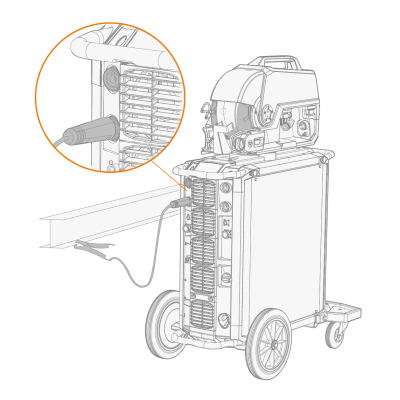

Figura: conexión de cable de puesta a tierra en la fuente de potencia:
Conecte la pinza de puesta a tierra a la pieza de trabajo.
Compruebe que la superficie de contacto de la mesa no presenta óxido de metal ni pintura y la pinza está bien sujeta.
Llenado de unidad de refrigeración
Rellene la unidad de refrigeración con una solución de refrigerante del 20-40 %, por ejemplo, de líquido refrigerante Kemppi.
Calibración del voltaje del arco
X8 MIG Welder mide el voltaje del arco de soldadura y la pérdida de voltaje en el cable de interconexión y la pistola de soldar. Tras la calibración, la fuente de potencia calcula el voltaje del arco cuando el cable sensor de voltaje no está conectado.
