Calibración del voltaje del arco

X8 MIG Welder mide el voltaje del arco de soldadura y la pérdida de voltaje en el cable de interconexión y la pistola de soldar. Tras la calibración, la fuente de potencia calcula el voltaje del arco cuando el cable sensor de voltaje no está conectado.

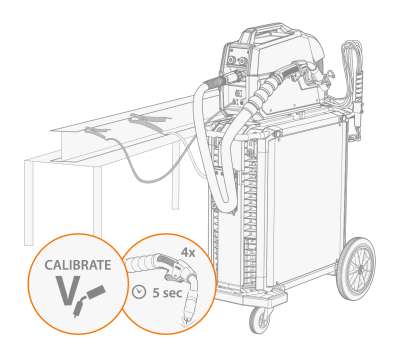

Figura: calibración de los cables de soldadura:

Proceda de la siguiente manera:

1.

Asegúrese de que el cable de medición está conectado al alimentador de alambre y a la fuente de potencia.

2.

Conecte el cable sensor de voltaje desde el alimentador de alambre hasta la pieza de soldadura.

3.

Ajuste los parámetros de soldadura.

4.

Ejecute como mínimo 4 soldaduras de 5 segundos.

>>  Con varias soldaduras, el resultado de la medición es más preciso.

>>  La soldadora calibra en función de la longitud del cable de interconexión. Los valores se guardan, de manera que solo tendrá que hacer una calibración tras la instalación del paquete de la soldadora.

5.

Tras la calibración, podrá ver el voltaje del arco en el Control Pad y el panel de control del alimentador de alambre durante y después de la soldadura. Para ver el voltaje del arco en la pantalla Control Pad, seleccione el Modo de pantalla Voltaje. El voltaje del arco es la configuración predeterminada de fábrica.

Se recomienda mantener el cable sensor de voltaje conectado en todo momento. Sin embargo, cuando el cable no está conectado, la fuente de potencia calcula el voltaje del arco conforme a los valores de calibración.

Repita los pasos 1-4 cada vez que modifique la longitud del cable de interconexión o el cable de puesta a tierra.
