Instalación de las ruedas
Para disponer de ruedas pivotantes en el frente y en la parte posterior, instale el conjunto de ruedas delanteras en la parte frontal de la unidad. Para disponer de ruedas fijas en la parte frontal, instale el juego de ruedas traseras en la parte frontal de la unidad. Vea también Instalación de carro para cilindros de gas opcional.
Proceda de la siguiente manera:
Instale las ruedas traseras:
|
1.
|

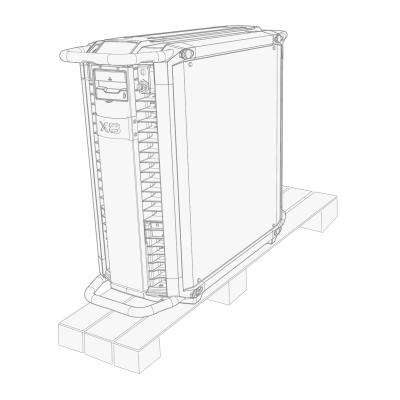

Retire el embalaje de los lados y deje la fuente de potencia sobre el palé. |
|
2.
|

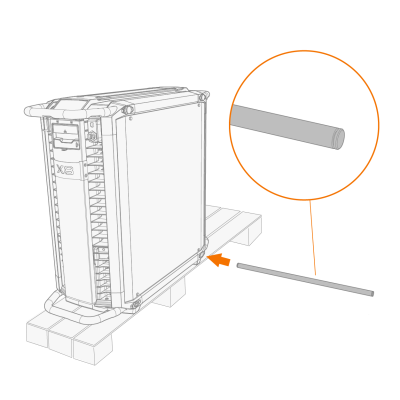

Empuje el eje a través de la abertura situada en el fondo de la parte posterior de la unidad y fije el eje en el medio. |
|
3.
|

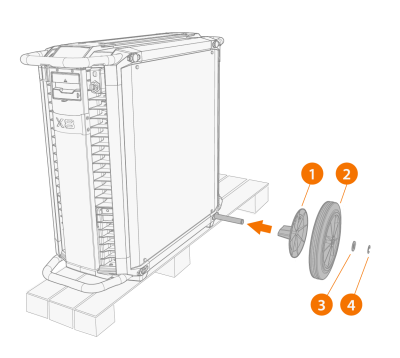

Deslice los dos espaciadores de las ruedas (1) sobre el eje. |
|
4.
|
Deslice las dos ruedas (2) sobre el eje. |
|
5.
|
Deslice las dos arandelas (3) sobre el eje. |
|
6.
|
Deslice los dos anillos de retención (4) sobre el eje hasta que se queden fijos en la hendidura del eje. |
Instale las ruedas frontales:
|
1.
|

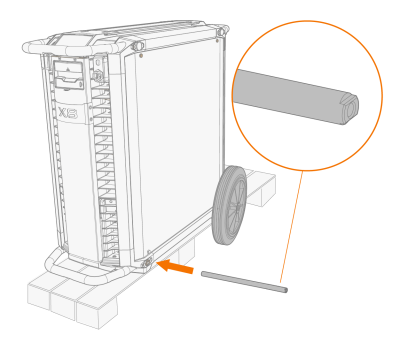

Empuje el eje frontal a través de la abertura situada en el fondo de la parte frontal de la unidad y fije el eje en el medio. |
|
2.
|

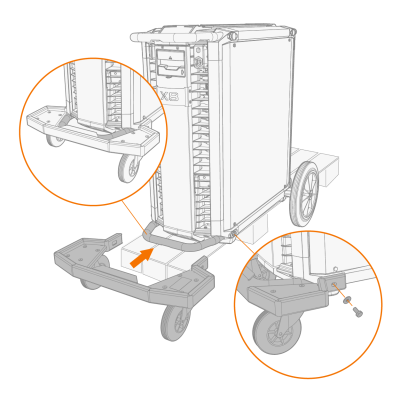

Coloque la manilla de transporte sobre el filo del montaje de la rueda y alinee los agujeros en el montaje de la rueda con los extremos del eje. |
|
3.
|
Monte el conjunto de ruedas frontales al final del eje con la ayuda de un perno (1) y una arandela (2) desde ambos lados. |
|
4.
|

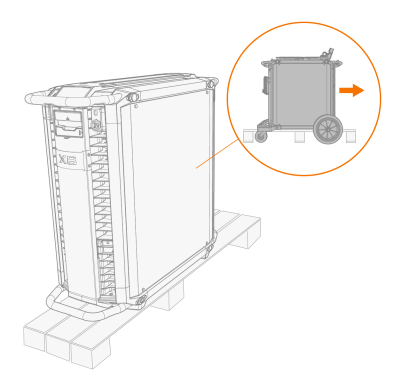

Cuando las ruedas estén montadas, eleve la fuente de potencia del palé. |
