Instalación de carro para cilindros de gas opcional
Para transportar un cilindro de gas más grande con la fuente de potencia, instale el X8 Gas Cylinder Cart. Para obtener instrucciones detalladas, consulte las Instrucciones de montaje del X8 Gas Cylinder Cart. Si su configuración no incluye el carro de cilindros de gas, proceda con la Instalación de X8 Cooler opcional.
| 1. | Retire el embalaje de los lados y deje la fuente de potencia sobre el palé. |
| 2. | Monte un conjunto de ruedas en la parte frontal de la unidad. |
>> Para disponer de ruedas pivotantes en el frente y en la parte posterior, instale el conjunto de ruedas delanteras en la parte frontal de la unidad. Para más información, consulte Instalación de las ruedas.
>> Para disponer de ruedas fijas en la parte frontal, instale el juego de ruedas traseras en la parte frontal de la unidad. Para más información, consulte Instalación de las ruedas.
Coloque el carro para cilindros de gas en la parte trasera de la unidad:
| 1. | Empuje el eje a través de la abertura situada en el fondo de la parte posterior de la unidad. |
| 2. | Monte el conjunto de ruedas del carro para cilindros de gas en el eje con la ayuda de un perno (1) y arandelas (2, 3, 4) desde ambos lados. |

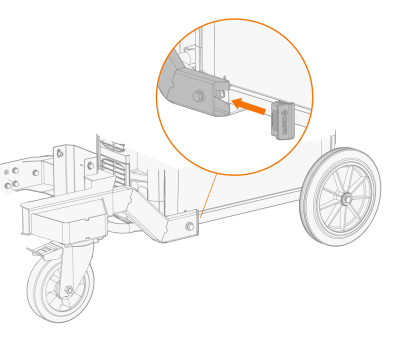

| 3. | Inserte tapones de cierre en los extremos abiertos del juego de ruedas. |

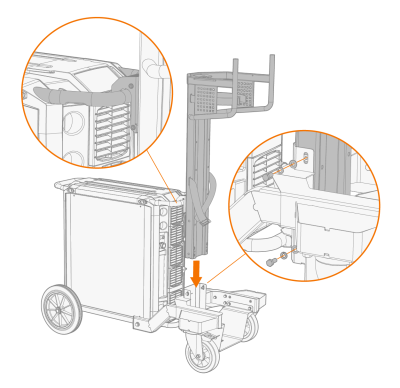

| 4. | Coloque la parte superior del carro para cilindros de gas en el conjunto de ruedas y empuje hacia abajo hasta que el gancho sujete el asa de transporte. |
| 5. | Monte la parte superior del carro para cilindros de gas en el conjunto de ruedas con dos pernos (1) y arandelas (2, 3) desde ambos lados. |

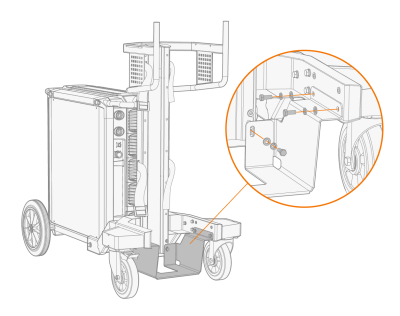

| 6. | Monte la base del carro para cilindros de gas en el juego de ruedas con seis pernos (1) y arandelas (2, 3). |
>> La base del carro para cilindros de gas dispone de dos configuraciones alternativas (la configuración inferior descrita en la figura). La configuración superior ofrece más libertad de movimiento, pero es necesario colocar el cilindro de gas a mayor altura.
| 7. | Coloque el cilindro de gas en el carro. |

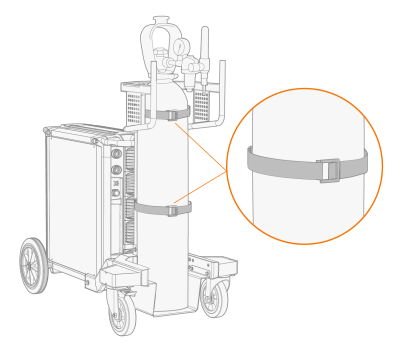

| 8. | Ajuste las correas del carro alrededor del cilindro de gas. |
