Drahtlose Verbindung
Das Control Pad stellt eine drahtlose Verbindung zum X8 Drahtvorschub her. Sollte es zwei Drahtvorschubgeräte im System geben, wählen Sie aus, welches angeschlossen werden soll. Das Control Pad kann an eine X8 Power Source angeschlossen werden bei Anwendungen, bei denen kein Drahtvorschubgerät erforderlich ist, wie z. B. Elektrodenschweißen oder Fugenhobeln.
Wie Sie eine Kabelverbindung zwischen Control Pad und Stromquelle oder Drahtvorschub herstellen, finden Sie unter Kabelgebundene Verbindung.
Wenn das Control Pad nicht verbunden ist, sehen Sie diese Infonachricht auf der Anzeige:
Gehen Sie bitte wie folgt vor:
| 1. | Um das Control Pad drahtlos mit einem Drahtvorschub oder einer Stromquelle zu verbinden: |

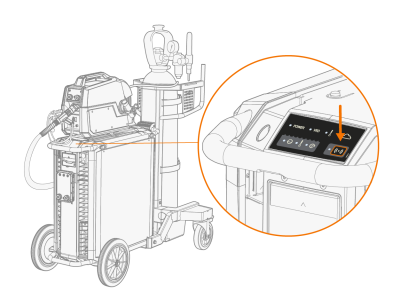

>> Drücken Sie die Wireless-Pairing-Taste auf dem Anzeigefeld der Stromquelle.
>> Die LED auf der Stromquelle fängt an zu blinken, wenn dieses nach dem Control Pad sucht.
>> Die Seriennummern der verfügbaren Drahtvorschubgeräte oder Stromquellen in der Nähe werden auf der Anzeige des Control Pad angezeigt.
|
Wenn Drahtvorschubgeräte in Reichweite sind, können Sie durch Drücken der Wireless-Pairing-Taste das Control Pad mit einem Drahtvorschub verbinden. Wenn keine Drahtvorschubgeräte in Reichweite sind, können Sie das Control Pad mit einer Stromquelle verbinden. |
Abbildung: Verbindung zum Drahtvorschub wird hergestellt / Verbindung zur Stromquelle wird hergestellt:
>> Bewegen Sie die Auswahl auf die Verbindung und drücken Sie die grüne Taste.
|
|
Die Verbindungsliste zeigt die Seriennummern der verfügbaren Drahtvorschubgeräte und eine Stromquelle. Prüfen Sie die Seriennummer auf dem Typenschild des Geräts. |
Eine Verbindung wird zwischen Drahtvorschub oder Stromquelle und Control Pad hergestellt. Die LED auf der Stromquelle leuchtet dauerhaft.
|
|
Sobald Sie die Verbindung erstellt haben, versucht das Control Pad, sich erneut zu verbinden, wenn es die Reichweite der Verbindung verlassen haben sollte. Wählen Sie Trennen auf dem Control Pad, um die Verbindung zu trennen. |
| 2. | Sie können auch das Control Pad über das Bedienpanel des Drahtvorschubs mit dem Drahtvorschubgerät verbinden, wenn der Drahtvorschub weit von der Stromquelle entfernt ist. |
>> Gehen Sie zu Einstellungen > Drahtlose Geräte > Verbinden. Der Drahtvorschub verbindet sich automatisch mit dem Control Pad.
| 3. | Wenn die Tasten der Stromquelle und des Drahtvorschubs nicht erreichbar sein sollten: |
>> Gehen Sie zu Einstellungen > Verfügbare drahtlose Geräte auf dem Control Pad.
>> Bewegen Sie die Auswahl auf ein Drahtvorschubgerät oder eine Stromquelle.
>> Drücken Sie die grüne Taste.
