Kabelgebundene Verbindung

Das Control Pad stellt eine kabelgebundene Verbindung zur X8 Power Source und zum X8 Wire Feeder her Schließen Sie das Control Pad per Kabel an, falls keine drahtlose Verbindung verfügbar ist.

Gehen Sie bitte wie folgt vor:

1.

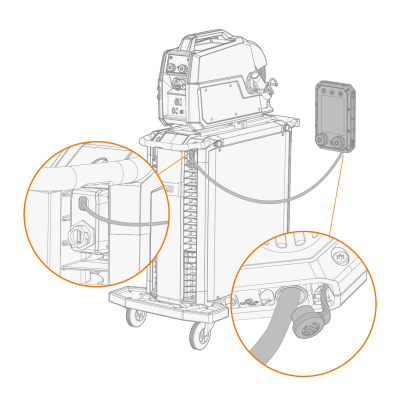

Um eine Kabelverbindung zwischen Control Pad und Stromquelle herzustellen:

>>  Stecken Sie das Combo-Kabel in den Control Pad-Anschluss an der Stromquelle.

>>  Der Stecker ist mit einem Control Pad-Symbol gekennzeichnet.

>>  Stecken Sie das Combo-Kabel in den Combo-Kabelanschluss auf der Unterseite des Control Pad.

2.

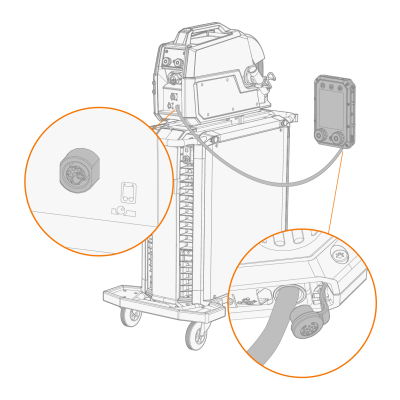

Um eine Kabelverbindung zwischen Control Pad und Drahtvorschub herzustellen:

>>  Stecken Sie das Combo-Kabel in den Fernregler-Anschluss des Drahtvorschubs.

>>  Der Stecker ist mit einem Control Pad-Symbol gekennzeichnet.

>>  Stecken Sie das Combo-Kabel in den Combo-Kabelanschluss auf der Unterseite des Control Pad.

Verwenden Sie hauptsächlich das externe Ladegerät, um das Control Pad aufzuladen.
