Montering af valgfri gasflaskevogn

Monter X8 Gas Cylinder unit til transport af en større gasflaske med strømkilden. Nærmere vejledning finder du i monteringsvejledningen til X8 Gas Cylinder vogn. Hvis din opsætning ikke omfatter gasflaskevognen, går du videre til Montering af valgfri X8 Cooler.

1.

Tag emballagen af siderne men lad strømkilden stå på pallen.

2.

Sæt et hjul på enhedens forende.

>>  Få drejelige hjul foran og bagpå ved at montere forhjulsenheden på enhedens forende. Flere oplysninger findes i Montering af hjul.

>>  Få faste hjul foran ved at montere baghjulsenheden på enhedens forende. Flere oplysninger findes i Montering af hjul.

Sæt gasflaskevognen på enhedens bagende:

1.

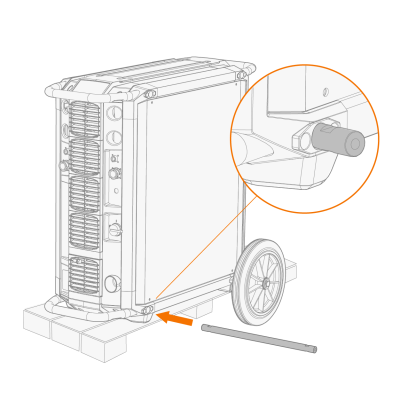

Skub akslen gennem åbningen i bunden på enhedens bagende.

2.

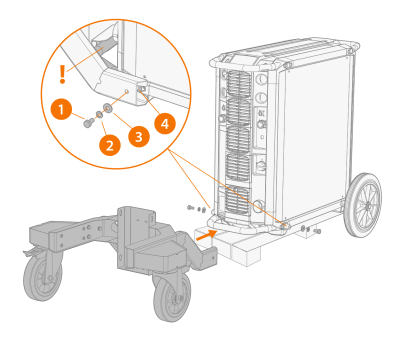

Sæt gasflaskevognens hjulsæt på akslen med en bolt (1) og skiverne (2, 3, 4) fra begge sider.

3.

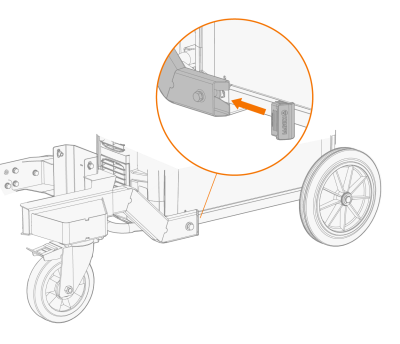

Sæt afblændingspropperne i de åbne ender på hjulsættet.

4.

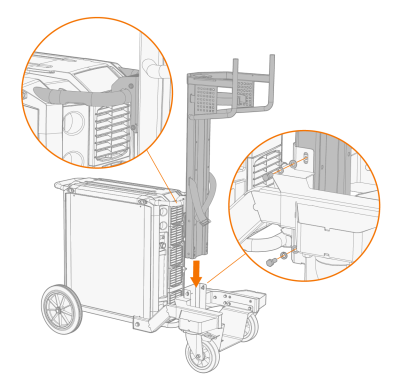

Placer gasflaskevognens øverste del på hjulsættet og tryk den ned, til kloen fastgøres over transporthåndtaget.

5.

Monter gasflaskevognens øverste del på hjulsættet med to bolte (1) og skiverne (2, 2, 3) fra begge sider.

6.

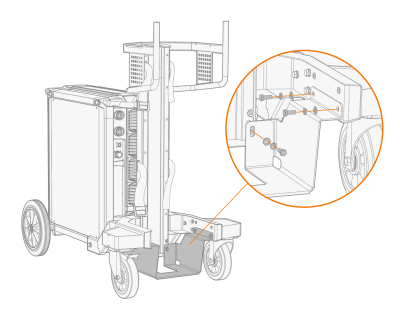

Monter gasflaskevognens bund på hjulsættet med seks bolte (1) og skiverne (2, 3).

>>  Gasflaskevognen har to forskellige indstillinger (den nederste beskrives i figuren). Den højeste indstilling giver en bedre frihøjde fra jorden, men gasflasken skal løftes højere.

7.

Sæt gasflasken på vognen.

8.

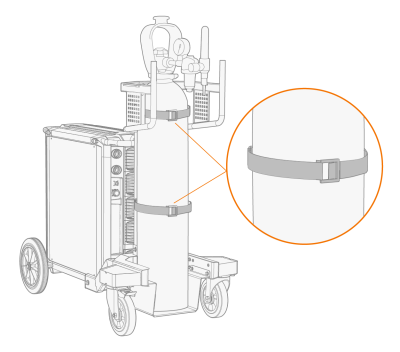

Spænd remmene rundt om gasflasken.
