Montering af valgfri X8 Cooler

Hvis din opsætning ikke omfatter X8 Cooler, kan du springe over denne vejledning.

X8 Cooler skal monteres af et autoriseret servicemedarbejdere. Åbn ikke kabinetsafdækningerne på X8 Power Source.

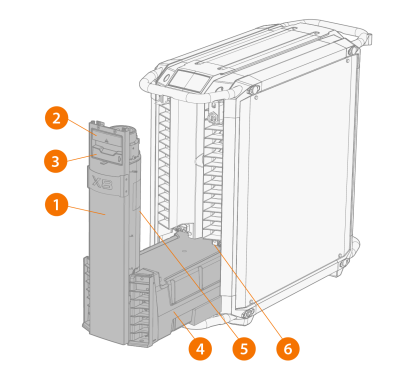

1.

Frontpanel

2.

Lås på frontpanel

3.

Knap til cirkulation af kølevæske

4.

Køler

5.

Kølevæskebeholder

6.

Stik til væskekølerenhed

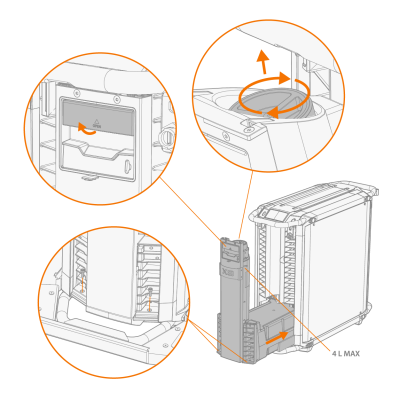

Gå frem, som følger:

1.

Aftag de to skruer på strømkildens frontpanel.

2.

Træk frontpanelet udad fra underkanten.

3.

Aftage nederste venstre afdækning fra strømkildens bagside.

4.

Skub køleren ind i strømkilden fra åbningen i forsiden.

Brug ikke magt men sørg for, at stikkene på køleren og strømkilden er korrekt forbundet.

5.

Fyld kølevæskebeholderen med den pågældende kølevæskeopløsning. Flere oplysninger findes i Påfyldning af køler.

6.

Påsæt de to skruer på strømkildens frontpanel.
