AP/APC funktionspanel: Svetsparametrar

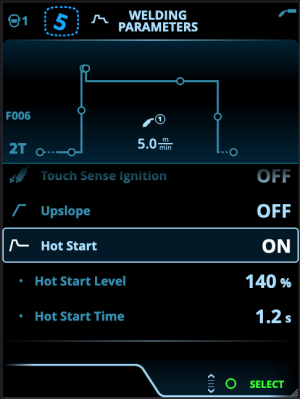

I vyn Svetsparametrar finns en start- och stoppkurva som du kan använda för att se och justera de viktigaste parametrarna för svetsning. Nederst i vyn visas de justeringar som är tillgängliga för den valda svetsmetoden. Valet av svetsmetod baseras på den aktiva minneskanalen och dess inställningar.
|
Många svetsparametrar är specifika för en viss svetsprocess och är synliga och tillgängliga för justering i enlighet med den. |
Justera svetsparametrarna
|
1.
|
Vrid den högra inställningsratten för att markera önskad svetsparameter. |
|
2.
|
Tryck på den högra inställningsratten för att välja svetsparameter att justera. |
|
3.
|
Vrid den högra inställningsratten för att justera svetsparametervärde. |
>> Se även tabellen med svetsparametrar nedan för mer information, beroende på vilken parameter som ska justeras.
|
4.
|
Bekräfta det nya värdet/valet och stäng justeringsvyn genom att trycka på höger kontrollknapp. |
Spara svetsparametrar för senare användning
En arbetskanal skapas automatiskt för de ändrade svetsparametrarna. För att spara de inställda svetsparametrarna i en minneskanal, gör ett av följande:
|
•
|
Snabbalternativ för aktiv kanal: Håll genvägsknappen för kanaler intryckt i cirka 2 sekunder. |
>> Detta sparar parameterinställningarna på den nu aktiva kanalen och ersätter de tidigare parameterinställningarna.
|
•
|
Alternativ via kanalvyn: Gå till kanalvyn och spara parameterinställningarna i en ny kanal |
>> Se AP/APC funktionspanel: Kanaler för mer information.
Svetsparametrar och funktionsbeskrivningar
Manuell MIG- och 1-MIG-svetsparametrar
De parametrar som anges här är tillgängliga för justeringar med manuell MIG- och 1-MIG-processerna.
Process
|
MIG, 1-MIG, Puls, DPuls, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position |
Detta val av MIG-svetsprocess beror på det aktiva svetsprogrammet samt den utrustningstyp som används.
För mer information om övriga processer, se Ytterligare vägledning för funktioner och egenskaper. |
| Avtryckarlogik |
2T, 4T |
Svetspistoler kan ha flera alternativa avtryckarlägen (avtryckarlogik). De vanligaste är 2T och 4T. I 2T-läge håller du in avtryckaren medan du svetsar. I 4T-läge trycker du in och släpper avtryckaren för att starta eller avsluta svetsningen. Mer information finns i Funktioner för avtryckarlogik. |
| Cykeltimer |
ON/OFF
Default = OFF |
Cykeltimer är en svetsfunktion som automatiskt genererar en svets eller svetsar med fördefinierad varaktighet.
Mer information finns i Cykeltimer. |
| – Cykelbågtid |
0.0 ... 60,0 s
Default = 2.0 s |
| – Cykelpaus |
ON/OFF
Default = OFF |
| – Cykelpaustid |
0.1 ... 3,0 s, steg 0,1 s
Default = 0,1 s |
| Gasförströmningstid |
0.0 ... 9,9 s, Auto, steg om 0,1
0,0 = AV |
Svetsfunktion i vilken skyddsgasen börjar flöda under en tidsperiod innan ljusbågen tänts. Detta säkerställer att materialet inte kommer i kontakt med luften när svetsen påbörjas. Svetsaren ställer in tidsperioden. Används för alla material, men speciellt för rostfritt stål och titan.
|
| Krypstart |
10–90 %, Auto, steg om 1 |
Krypstartfunktionen definierar trådmatningshastigheten innan ljusbågen tänds, dvs. innan tillsatsmaterialet kommer i kontakt med arbetsstycket. När ljusbågen tänds, kopplas trådmatningshastigheten automatiskt över till den inställda hastigheten. Krypstartsfunktion är alltid påslagen. |
| Touch Sense Ignition |
AUTO/ON/OFF |
Med tändningsfunktionen Touch Sense Ignition (TSI) får man minimalt med sprut och en stabiliserad ljusbåge omedelbart efter tändningen. |
| Trådmatningshastighet |
0.50 ... 25,0 m/min, steg om 0,05 eller 0,1
Standard (Default) = 5,00 m/min |
Justering av trådmatningshastighet När trådmatningshastigheten är mindre än 5 m/min är justeringssteget 0,05 och när trådmatningshastigheten är 5 m/min eller mer är justeringssteget 0,1. |
| Trådmatningshastighet min. |
Min/Max = 0,5–25 m/min, steg om 0,1
Standard (Default) = 0,5 m/min |
Min- och maxgränser för justering av trådmatningshastighet. |
| Trådmatningshast. max. |
Min/Max = 0,5–25 m/min, steg om 0,1
Standard (Default) = 25 m/min |
| Spänning |
Min/Max = Enligt svetsutrustningens specifikationer, steg 0.1 |
Svetsspänningsjustering och min- och maxgränser för svetsspänningsjusteringen.
Dessa parametrar är endast tillgängliga för justering vid MIG. Vid 1-MIG bestäms spänningen av svetsprogrammet. |
| Dynamik |
-10.0 ... +10,0, steg om 0,2
Default = 0 |
Styr ljusbågens kortslutningsbeteende. Ju lägre värde, desto mjukare ljusbåge och ju högre värde, desto grövre ljusbåge.
(Inte tillgängligt med WiseRoot+, MAX Cool och MAX Speed.) |
| Kraterfyllnad |
ON/OFF |
När du svetsar med hög svetsström bildas vanligen en krater vid slutet av svetsen. Kraterfyllnadsfunktionen minskar svetsströmmen/trådmatningshastigheten vid slutet av svetsen så att fyllnaden av kratern kan göras med lägre strömnivå. Med manuell MIG-process förinställs kraterfyllnadens varaktighet, trådmatningshastigheten och spänningen av användaren.
När trådmatningshastigheten är mindre än 5 m/min är justeringssteget 0,05 och när trådmatningshastigheten är 5 m/min eller mer är justeringssteget 0,1.
Mer information finns i Funktioner för hot start och kraterfyllnad.
För andra processer hänvisas till parametertabellerna nedan. |
| - Kraterfyllnadstid |
0.0 ... 10,0 s, Auto, steg om 0,1
Default = 1,0 s |
| - Kraterfyllnad trådmatningshastighet |
0.5 ... 25,0 m/min, Auto, steg om 0,05 eller 0,1
Standard (Default) = 5 m/min |
| - Kraterfyllnadsspänning |
400 A: 8 ... 45 V, Auto
500 A: 8 ... 50 V, Auto
Steg 0,1 V
Standard (Default) = 18 V |
| Efterström |
-30 ... +30 |
Inställning av efterström påverkar trådlängden vid avslutningen av svetsningen, till exempel för att förhindra att tråden stannar för nära smältbadet. Detta möjliggör också optimal trådlängd för start av nästa svetsning. |
| WF-slutsteg |
OFF/ON
Default = OFF |
Slutstegsfunktionen förhindrar att tillsatsmaterialet fastnar i kontaktmunstycket när svetsningen avslutas. |
| Gasefterströmning |
0.0 ... 9,9 s, Auto, steg om 0,1
0,0 = OFF |
Svetsfunktion i vilken skyddsgasflödet fortgår efter det att ljusbågen släckts. Detta säkerställer att den heta smältan inte kommer i kontakt med luften efter det att ljusbågen släckts och på så sätt skyddas svetsen och även elektroden. Används för alla material. Speciellt rostfritt stål och titan kräver längre gasefterströmningstider.
|
1-MIG-svetsparametrar
De parametrar som anges här är tillgängliga för justering vid 1-MIG-processen.
| Avtryckarlogik |
2T, 4T, Powerlog (2 nivåer eller 3 nivåer) |
Svetspistoler kan ha flera alternativa avtryckarlägen (avtryckarlogik). De vanligaste är 2T och 4T. I 2T-läge håller du in avtryckaren medan du svetsar. I 4T-läge trycker du in och släpper avtryckaren för att starta eller avsluta svetsningen.
Observera att om du aktiverar Powerlog öppnas fler Powerlog-inställningar i vyn Svetsparametrar.
Mer information finns i Funktioner för avtryckarlogik. |
| Upslope |
ON/OFF |
Upslope är en svetsfunktion som bestämmer under vilken tid svetsströmmen gradvis ökar till önskad svetsströmsnivå i början av svetsningen. Startnivå och tid för upslope ställs in av användaren. |
| – Upslope startnivå |
10 ... 100 %, Auto, steg om 1
Default = 50 |
| – Upslope, tid |
0.1 ... 5 s, Auto, steg om 0,1
Default = 0.10 |
| Hot start |
ON/OFF |
Svetsfunktion som använder högre eller lägre trådmatningshastighet och svetsström i början av svetsningen. Efter tidsperioden för Hot start ändras strömmen till inställd svetsström. Detta underlättar svetsstarten speciellt i aluminiummaterial.
Justeringen av Hot start Slope-tid ställer in övergångstiden från Hot start-fasen till den normala nivån på svetsströmmen.
Nivån och tiden för Hot start kan endast ställs in i 2T avtryckarlogik.
Hot start fininställning (spänning) är justerbar med processerna 1-MIG, Puls MIG, DPulse, WiseThin+ och MAX Speed.
Mer information finns i Funktioner för hot start och kraterfyllnad.
|
| – Hot start, nivå |
-50 ... + 200 %, Auto, steg om 1
Default = 40 |
| - Hot start fininställning |
-10,0 ... +10,0, steg om 0,1
Default = 0,0 |
| – Hot start, tid |
0,1 ... 9,9 s, Auto, steg om 0,1
Default = 1,2 s |
| - Hot start Slope-tid |
0,0 ... 10,0 s, steg 0,1 s
Default = 0,0 s |
| Wise-funktion |
Ingen, WiseFusion, WisePenetration, WiseSteel |
När detta alternativ väljs öppnas en lista över tillgängliga Wisefunktioner. För mer information om dessa funktioner och processer, se Ytterligare vägledning för funktioner och egenskaper.
(Inte tillgängligt med WiseRoot+, WiseThin+, MAX Cool, MAX Speed och MAX Position.) |
| Fininställning |
Exempel: -10.0 ... +10,0 V *
Steg 0,1 V
|
Finjustering av svetsspänningen.
* Spänningsintervallet för finjustering definieras av det aktiva svetsprogrammet. |
| Kraterfyllnad |
OFF/ON/TIMER |
När du svetsar med hög svetsström bildas vanligen en krater vid slutet av svetsen. Kraterfyllnadsfunktionen minskar svetsströmmen/trådmatningshastigheten vid slutet av svetsen så att fyllnaden av kratern kan göras med lägre strömnivå.
Kraterfyllnadens timeralternativ är endast tillgängligt i 4T-avtryckarlogik. Det gör det möjligt att ställa in en fast varaktighet för slutnivån.
Fininställning av kraterfyllnad (spänning) är justerbar med processerna 1-MIG, Puls, DPulse, WiseThin+ och MaxSpeed.
Mer information finns i Funktioner för hot start och kraterfyllnad. |
| – Kraterfyllnad startnivå |
10 ... 150 %, Auto, steg om 1
Default = 100 |
| - Kraterfyllnadstid |
0,1 ... 10,0 s, Auto, steg om 0,1
Default = 1,0 s |
| – Kraterfyllnad slutnivå |
10 ... 150 %, Auto, steg om 1
Default = 30 |
| - Kraterfyllnadstid slutnivå |
OFF ... 10,0 s, steg om 0.1
Default = OFF |
| - Fininställning av kraterfyllnad |
-10,0 ... +10,0, steg 0,1
Default = 0,0 |
Ström
|
10 ... maskinstorlek A, steg om 1
Default = 50 A |
Justering av svetsströmjustering med endast WisePenetration+. |
Puls/DPuls-svetsparametrar
Utöver manuell MIG- och 1-MIG-svetsparametrarna kan även de parametrar som listas här justeras när en X5-pulsströmkälla är ansluten. DPulse = Dubbelpulsprocess
| Pulsström % |
-10 ... +15 %, steg om 1 |
Pulsströmmen fininställs i förhållande till strömmen vid Puls och DPuls. |
| DPulse-förhållande |
10 ... 90 %, steg om 1 |
Detta justerar dubbelpulstidprocenten, dvs. hur lång dubbelpulsen är på den första pulsnivån. Den andra pulsnivån bestäms i förhållande till den första nivåinställningen. |
| DPulse-frekvens |
0.4 ... 8,0 Hz, Auto, steg om 0,1 |
Detta justerar dubbelpulsfrekvensen. Hur lång tid det tar från det att 1:a nivån startar tills 2:a nivån slutar. |
| DPuls-nivå 1. Trådmatningshastighet |
0.50 ... 25,0 m/min, steg om 0,05 eller 0,1 |
Trådmatningshastighet på första dubbelpulsnivå (och min./max.värden för trådmatningshastighet).
När trådmatningshastigheten är mindre än 5 m/min är justeringssteget 0,05 och när trådmatningshastigheten är 5 m/min eller mer är justeringssteget 0,1. |
| DPuls-nivå 1. Fininställning |
-10 ... +10, steg om 1 |
Finjustering av svetsspänningen. |
| DPuls-nivå 1. Dynamik |
-10.0 ... +10,0, steg om 0,2
Default = 0 |
Styr ljusbågens kortslutningsbeteende. Ju lägre värde, desto mjukare ljusbåge och ju högre värde, desto grövre ljusbåge. |
| DPuls-nivå 2. Trådmatningshastighet |
0.50 ... 25,0 m/min, steg om 0,05 eller 0,1 |
Trådmatningshastighet på andra dubbelpulsnivå. Trådmatningshastighet på DPuls-nivå 2 ändras automatiskt när trådmatningshastighet på DPuls-nivå 1 justeras.
När trådmatningshastigheten är mindre än 5 m/min är justeringssteget 0,05 och när trådmatningshastigheten är 5 m/min eller mer är justeringssteget 0,1. |
| DPuls-nivå 2. Fininställning |
-10 ... +10, steg om 1 |
Finjustering av svetsspänningen. |
| DPuls-nivå 2. Dynamik |
-10.0 ... +10,0, steg om 0,2
Default = 0 |
Styr ljusbågens kortslutningsbeteende. Ju lägre värde, desto mjukare ljusbåge och ju högre värde, desto grövre ljusbåge. |
MAX Speed-parametrar
Parametrarna som listas här är processpecifika för MAX Speed.
| MAX Speed-frekvens |
100 ... 800 Hz, Auto steg om 10
|
Inställning för MAX Speed-frekvens. |
MAX Position-parametrar
Parametrarna som listas här är processpecifika för MAX Position.
| MAX Position-frekvens |
-0.5 ... +0,5 Hz, steg om 0,1
Default = 0 |
Fininställning för MAX Position-frekvens. |
| Pulsström % |
-10–15 %, steg om 1
Default = 0 |
Justering av MAX Position-pulsström. |
| Plåttjocklek |
3.0 ... 12,0 mm |
Inställning för MAX Position-plåttjocklek. |
TIG-svetsparametrar
De parametrar som anges här är tillgängliga för justering vid TIG-metoden.
| Avtryckarlogik |
2T, 4T |
Svetspistoler kan ha flera alternativa avtryckarlägen (avtryckarlogik). De vanligaste är 2T och 4T. I 2T-läge håller du in avtryckaren medan du svetsar. I 4T-läge trycker du in och släpper avtryckaren för att starta eller avsluta svetsningen. |
| Gasefterströmning |
0.0 ... 30.0 s, steg 0.1
0,0 = OFF |
Svetsfunktion i vilken skyddsgasflödet fortgår efter det att ljusbågen släckts. Detta säkerställer att den heta smältan inte kommer i kontakt med luften efter det att ljusbågen släckts och på så sätt skyddas svetsen och även elektroden. Används för alla material. Speciellt rostfritt stål och titan kräver längre gasefterströmningstider. |
| Ström |
10 ... maskinstorlek A, steg om 1
Default = 50 A |
Justering av svetsström. |
| Strömgräns min. |
Min/Max = 10 ... maskinstorlek A, steg 1
Standard (Default) = 10 A |
Min- och maxgränser för strömjustering |
| Strömgräns max. |
Min/Max = 10 ... maskinstorlek A, steg 1
Standard (Default) = 10 A |
MMA-svetsparametrar
De parametrar som listas här är tillgängliga för justering vid MMA-metoden.
| Dynamik |
-10.0 ... +10,0, steg om 0,2
Default = 0 |
Styr ljusbågens kortslutningsbeteende. Ju lägre värde, desto mjukare ljusbåge och ju högre värde, desto grövre ljusbåge. |
| Hot start, nivå |
-30 ... +30
Default = 0 |
Svetsfunktion som använder högre eller lägre svetsström i början av svetsningen. Efter tidsperioden för Hot start ändras strömmen till normal svetsström. Detta underlättar svetsstarten speciellt i aluminiummaterial. I MMA förinställs Hot startnivån av användaren. |
| Ström |
10 ... maskinstorlek A, steg om 1
Default = 50 A |
Justering av svetsström. |
| Strömgräns min. |
Min/Max = 10 ... maskinstorlek A, steg 1
Standard (Default) = 10 A |
Min- och maxgränser för strömjustering |
| Strömgräns max. |
Min/Max = 10 ... maskinstorlek A, steg 1
Standard (Default) = 10 A |
| Droppsvetsning |
OFF, 30...60 V, steg om 1
Default = OFF |
Bestämmer punkten där ljusbågen släcks i förhållande till ljusbågslängden vid MMA-svetsning. |
Parametrar för bågluftmejsling
De parametrar som anges här är tillgängliga för justering vid bågluftmejslingsmetoden.
| Ström |
10 ... maskinstorlek A, steg om 1
Default = 50 A |
Strömjustering. |
| Strömgräns min. |
Min/Max = 10 ... maskinstorlek A, steg 1
Standard (Default) = 10 A |
Min- och maxgränser för strömjustering |
| Strömgräns max. |
Min/Max = 10 ... maskinstorlek A, steg 1
Standard (Default) = 10 A |
| Hot start, nivå |
-30 ... +30
Default = 0 |
Svetsfunktion som använder högre eller lägre ström i början av processen. |
För mer information om ytterligare svetsprogram och svetsfunktioner, se Ytterligare vägledning för funktioner och egenskaper.
