Общий

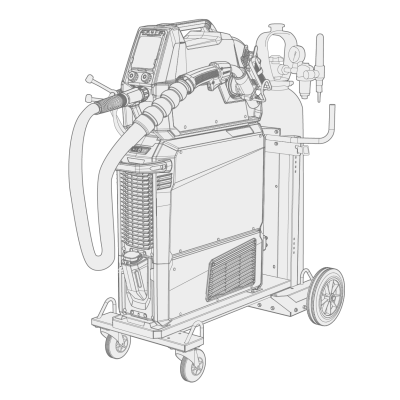

Настоящая инструкция описывает эксплуатацию оборудования X5 FastMig компании Kemppi. Оборудование X5 FastMig включает универсальные источники питания, механизмы подачи проволоки и блок охлаждения (дополнительное оборудование), предназначенные для профессиональной обычной и импульсной сварки MIG/MAG в сложных условиях.

Линейка оборудования X5 FastMig поддерживает возможности автоматического управления сваркой 1-MIG с помощью устройств X5 Wire Feeder 300 AP/APC и X5 Wire Feeder HD300 AP/APC. Процесс 1-MIG дополняется программами сварки и расширенными программными функциями, а также дополнительными процессами Wise и MAX. Базовые рабочие пакеты программ сварки входят в комплект поставки оборудования для автоматической сварки 1-MIG и импульсной сварки по умолчанию.

Модели механизмов подачи проволоки APC оснащены встроенными функциями беспроводного соединения, позволяющими использовать цифровую технологическую карту сварки и ПО WeldEye ArcVision (дополнительно).

Система X5 FastMig предназначена для использования со сварочными горелками Kemppi Flexlite GX MIG.

Оборудование X5 FastMig также можно использовать для сварки MMA, строжки и сварки TIG. Обратите внимание, что для сварки TIG требуются специальные горелки Flexlite TX TIG.

Конфигурации системы

Оборудование X5 FastMig позволяет использовать различные конфигурации системы для различных целей. Возможны любые комбинации моделей источников питания и механизмов подачи проволоки X5. Все они позволяют выполнять сварку, но для использования всех функций каждой конфигурации системы необходимо следовать рекомендациям по конфигурированию, указанным в таблице ниже.

Таблица. Минимальные требования к конфигурации X5 FastMig для каждой системы (ручная/автоматическая/импульсная сварка):

  X5 FastMig Manual (1 X5 FastMig Auto (2 X5 FastMig Pulse (3
Механизм подачи проволоки: X5 Wire Feeder 200 Manual X5 Wire Feeder 300 AP X5 Wire Feeder 300 AP
X5 Wire Feeder 300 Manual X5 Wire Feeder 300 APC X5 Wire Feeder 300 APC
X5 Wire Feeder HD300 M X5 Wire Feeder HD300 AP X5 Wire Feeder HD300 AP
  X5 Wire Feeder HD300 APC X5 Wire Feeder HD300 APC
Источник питания: X5 Power Source 400 X5 Power Source 400 X5 Power Source 400 Pulse
X5 Power Source 500 X5 Power Source 500 X5 Power Source 400 Pulse+
X5 Power Source 400 MV X5 Power Source 400 MV X5 Power Source 500 Pulse
    X5 Power Source 500 Pulse+
    X5 Power Source 400 MV Pulse+

1) Оборудование X5 FastMig Manual предназначено для сварки с ручным управлением.

2) Оборудование X5 FastMig Auto также позволяет выполнять автоматическую сварку 1-MIG с дополнительными сварочными процессами.

3) Оборудование X5 FastMig Pulse также позволяет выполнять автоматическую сварку 1-MIG и импульсную сварку с дополнительными сварочными процессами.

Подробнее о конкретных устройствах X5 FastMig см. в разделе Описание оборудования.

Важные замечания

Внимательно прочитайте инструкцию.

Некоторые разделы данной инструкции помечены показанными ниже символами. На эти разделы следует обратить особое внимание, поскольку приведенные в них сведения позволят снизить вероятность повреждения оборудования и травматизма персонала. Внимательно прочитайте эти разделы и строго соблюдайте содержащиеся в них указания.

Примечание: Предоставляет пользователю полезную информацию.
Внимание: Описывает ситуацию, которая может привести к повреждению оборудования или системы.
Предостережение: Описывает потенциально опасную ситуацию. Если ее не исключить, она приведет к телесному повреждению или смертельной травме.

Заявление об ограничении ответственности

Несмотря на то, что для обеспечения точности и полноты сведений, изложенных в этой инструкции, были приложены все усилия, компания не несет ответственности за возможные ошибки и упущения. Компания Kemppi оставляет за собой право в любое время без предварительного уведомления изменять технические характеристики оборудования, описанного в данном документе. Запрещается копирование, запись, воспроизведение или передача содержимого данного руководства без предварительного согласия компании Kemppi.
