Funcții de pornire la cald și de umplere a craterelor

Cu X5 Wire Feeder 200 Manual, 300 Manual și HD300 M puteți utiliza funcția de umplere pentru craterelor și puteți ajusta parametrii acesteia apăsând butonul meniului Setări din panoul de control (Utilizarea panoului de control X5 Manual).

Cu X5 Wire Feeder 300 AP/APC puteți utiliza funcțiile de pornire la cald și umplutură pentru cratere și puteți ajusta parametrii acestora în vizualizarea Parametrii de sudare (Panou de control AP/APC: Parametri de sudare).

Pentru funcțiile de funcționarea butonului pistolului în general, consultați Funcțiile butonului pistoletului.

Pornire la cald

Atunci când utilizați funcția de pornire la cald, sudarea începe cu valori ale parametrilor care sunt diferite de valorile utilizate pentru restul lucrării de sudare. Funcționalitatea poate fi utilizată, de exemplu, la sudarea materialelor groase, unde utilizarea unei puteri suplimentare (căldură) la început ajută la asigurarea calității ridicate a sudurii.

Atunci când se utilizează funcționarea butonului pistolului 2T, pornirea la cald durează pentru perioada de timp predefinită.

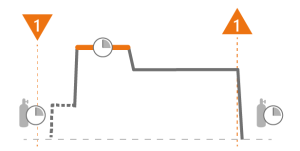

Pornire la cald cu 2T:

Atunci când se utilizează funcționarea butonului pistolului 4T, pornirea la cald începe atunci când este apăsat butonul pistolului și sudura începe, și durează până când este eliberat butonul pistolului.

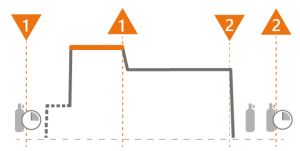

Pornire la cald cu 4T:

Note suplimentare:

•

Ajustarea timpului de pantă pornire la cald setează timpul de tranziție de la faza de pornire la cald la nivelul normal al curentului de sudare.

•

Nivelul și timpul de pornire la cald sunt ajustabile doar în funcționarea butonului pistoletului 2T.

•

Reglajul fin (tensiunea) de pornire la cald este reglabil cu procesele 1-MIG, Pulse, DPulse, WiseThin+ și Max Speed.

Umplere crater

Atunci când sudați la putere mare, de obicei se formează un crater la sfârșitul sudurii. Funcția de umplere a craterelor scade treptat puterea de sudare / viteza de alimentare cu sârmă la sfârșitul lucrării de sudare, astfel încât craterul să poată fi umplut folosind un nivel mai scăzut de putere.

Atunci când se utilizează funcționarea butonului pistolului 2T, eliberarea butonului pistolului lansează secvența de umplere pentru craterelor. Umplerea craterelor durează pentru perioada de timp predefinită.

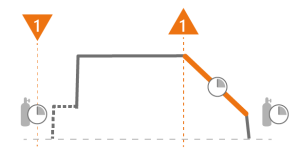

Umplerea craterelor cu procese MIG automate/sinergice și 2T:

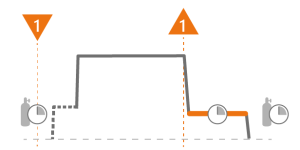

Umplerea craterelor cu procesul MIG manual și 2T:

Atunci când se utilizează funcționarea butonului pistolului 4T, apăsarea butonului pistolului în timpul sudurii lansează secvența de umplere pentru craterelor. Sistemul rămâne la nivelul de finisare a umpluturii pentru craterelor până când butonul pistolului este eliberat. Eliberarea butonului pistolului finalizează imediat secvența de umplere a craterelor.

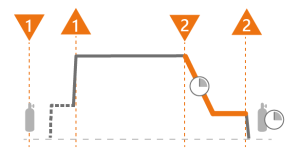

Umplerea craterelor cu 4T:

Note suplimentare:

•

Reglajul fin (tensiunea) pentru umplerea craterelor este reglabil cu procesele 1-MIG, Pulse, DPulse, WiseThin+ și MaxSpeed.

•

În procesul MIG manual, timpul de umplere a craterelor, viteza de alimentare cu sârmă și tensiunea pot fi ajustate, dar setările nivelului de umplere a craterelor nu sunt disponibile.

•

În procesele MIG automate/sinergice, se pot regla setările de umplere craterelor, de timp și de nivel, dar viteza de alimentare cu sârmă și tensiunea de umplere craterelor nu sunt disponibile.

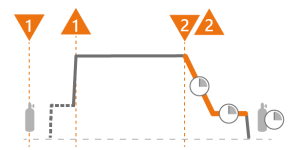

Umplerea craterelor cu temporizator

Opțiunea de temporizare a umplerea craterelor este disponibilă numai cu funcția buton pistolului 4T și în procesele MIG automate/sinergice. Aceasta permite setarea unei durate fixe pentru nivelul final al umplerii craterului. Atunci când este selectată funcția de umplere a craterelor cu temporizator și este setat „Timp nivel de finalizare umplere crater”, secvența de umplere a craterelor se va opri după durata presetată, chiar dacă butonul pistolului este ținut apăsat.

În modul cronometru, parametrul „Timp nivel de finalizare umplere crater” afectează durata nivelului final, iar parametrul „Timp umplere crater” afectează timpul de pantă (durata tranziției de la nivelul de sudare sau nivelul de început al formării unui crater la capăt la nivelul final).

Dacă butonul pistolului este eliberat și apoi apăsat din nou în timpul secvenței de umplere pentru craterelor, umplerea craterelor este oprită.

Note suplimentare:

•

În procesele MIG automate/sinergice, se pot regla setările de umplere craterelor, de timp și de nivel, dar viteza de alimentare cu sârmă și tensiunea de umplere craterelor nu sunt disponibile.

•

Reglajul fin (tensiunea) pentru umplerea craterelor este reglabil cu procesele 1-MIG, Pulse, DPulse, WiseThin+ și MaxSpeed.



Simboluri:

	Funcția		Apăsarea butonului pistolului (în jos)
	Pornire lentă		Declanșarea butonului pistolului (sus)
	Durata setată		Pre gaz / post gaz
