Instalarea și înlocuirea rolelor de alimentare

Metoda de instalare descrisă aici este aceeași atât pentru X5 Wire Feeder 200, cât și pentru X5 Wire Feeder 300. Pot apărea variații specifice în funcție de aspectul vizual și poziționarea modelului.

Înlocuiți rolele de alimentare cu sârmă când materialul și diametrul sârmei de umplere se modifică.

Selectați noile role de alimentare conform tabelelor de aici: Consumabile pentru alimentatorul de sârmă.

Pentru a înlocui rolele de alimentare cu sârmă:

1.

Deschideți caseta alimentatorului de sârmă.

2.

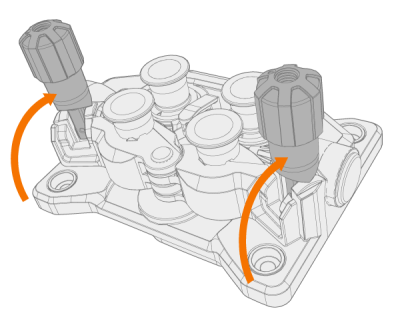

Eliberați mânerele de presiune ale mecanismului de alimentare cu sârmă.

3.

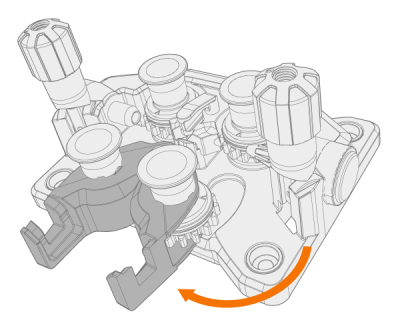

Deschideți brațele de blocare și eliberați rolele de alimentare.

4.

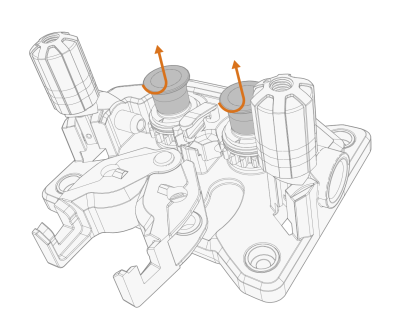

Scoateți știfturile de montare ale rolei de alimentare de presiune trăgând de ele.

Cuiele de fixare ale rolelor de presiune au axe centrale atașate, pe când axele centrale ale rolelor de ghidare acționează drept tije de ghidare atașate direct de mecanismul/motorul de alimentare cu sârmă.

5.

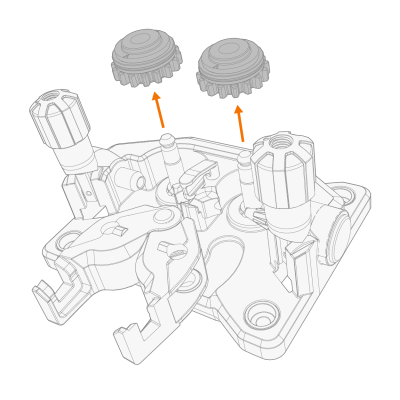

Scoateți rolele de alimentare de presiune.

6.

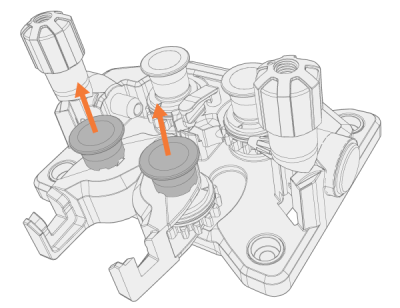

Îndepărtați capacele de montare ale rolei de alimentare prin rotirea și tragerea acestora.

7.

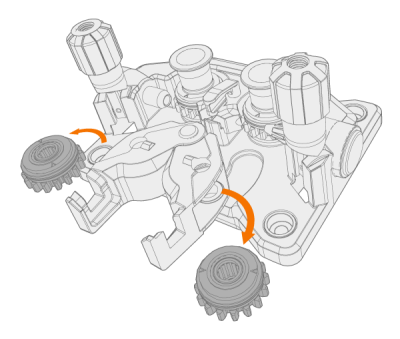

Scoateți rolele de alimentare.

8.

Urmați pașii anteriori în sens invers pentru a instala rolele de alimentare cu sârmă. Aliniați tăietura de la baza rolelor de ghidare și cuiul de la tija de ghidare.

9.

Reatașați capacele de fixare și cuiele de fixare pentru a bloca rolele de ghidare și de presiune pe poziție.

10.

Închideți brațele de blocare și coborâți mânerele de presiune de pe rolele de alimentare. Consultați Instalarea și schimbarea sârmei (X5 WF 300) și Instalarea și schimbarea sârmei (X5 WF 200) pentru informații suplimentare despre montarea sârmei.

11.

Închideți caseta alimentatorului de sârmă.
