Instalarea și schimbarea sârmei (X5 WF 200)

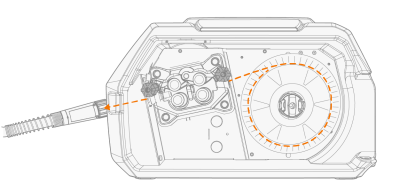

Această secțiune descrie cum să instalați sârma și bobina pe X5 Wire Feeder 200.
|
Instalați pistolul de sudură la alimentatorul de sârmă înainte de a instala bobina de sârmă. |
|
|
Când schimbați bobina de sârmă, îndepărtați sârma de umplere rămasă în pistolul de sudură și mecanismul de alimentare cu sârmă înainte de a scoate bobina de sârmă. |
Pentru a îndepărta bobina de sârmă:
|
1.
|
Deschideți capacul lateral al alimentatorului de sârmă. |
|
2.
|

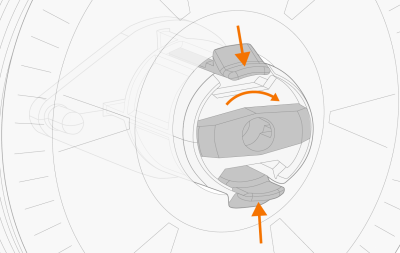

Eliberați sistemul de blocare a butucului și împingeți clemele de blocare a bobinei de sârmă spre centru. |
|
3.
|
Îndepărtați bobina de sârmă din alimentatorul de sârmă. |
Pentru a instala o altă bobină de sârmă:
|
1.
|
Deschideți capacul lateral al alimentatorului de sârmă. |
|
2.
|
Dacă nu ați făcut-o deja, eliberați sistemul de blocare a butucului, astfel încât clemele de blocare să se poată mișca spre centru. |
|
3.
|

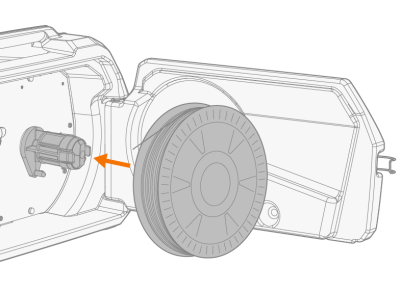

Introduceți bobina de sârmă în butucul din alimentatorul de sârmă. |
|
|
Asigurați-vă că bobina de sârmă este îndreptată în direcția corectă, cu sârma de umplere pornind din partea superioară a bobinei spre rolele de alimentare.
|
|
|
Verificați dacă clemele de blocare ale butucului se blochează după ce bobina de sârmă este la locul său.
|
|
4.
|

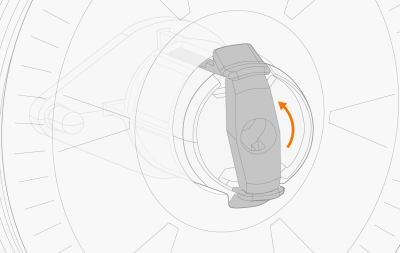

Fixați bobina de sârmă rotind butonul de blocare în poziția închisă. |
Dacă este necesar, reglați frâna bobinei rotind șurubul (cu cheie hexagonală) din centrul mecanismului de blocare a butucului.
Pentru a monta sârma de umplere:
|
1.
|
Eliberați capătul sârmei de umplere de pe bobină și tăiați orice secțiune deformată, astfel încât capătul să fie drept. |
|
|
Asigurați-vă că sârma de umplere nu se revarsă din bobină atunci când este eliberată. |
|
2.
|
Piliți vârful sârmei de umplere până când este neted. |
|
Marginile ascuțite de pe capătul sârmei de umplere pot deteriora învelișul sârmei. |
|
3.
|

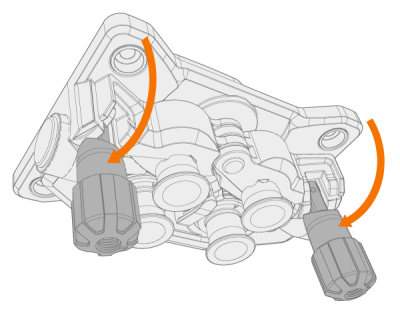

Eliberați brațele de presiune pentru a depărta rolele de alimentare. |
|
4.
|

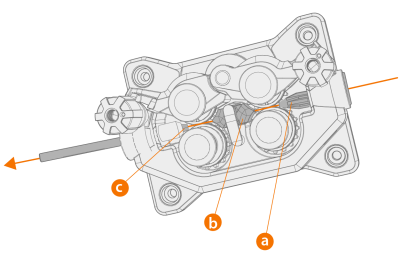

Ghidați sârma de umplere prin tubul de intrare (a) și tubul de ghidare al sârmei din mijloc (b) și în tubul de ieșire (c), care duce sârmă de umplere către pistolul de sudură. |
|
5.
|
Împingeți sârma de umplere cu mâna în pistol, astfel încât sârma să ajungă la învelișul sârmei (aprox. 20 cm). |
|
6.
|

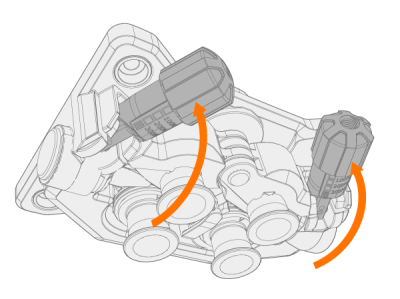

Închideți brațele de presiune astfel încât sârma de umplere să fie blocată între rolele de alimentare. Asigurați-vă că sârma de umplere se află în canelurile rolei de alimentare. |
|
7.
|

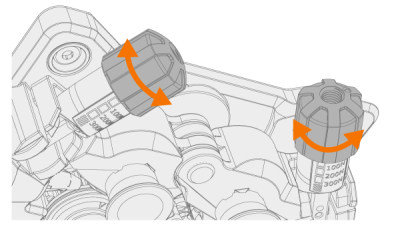

Reglați presiunea rolelor de alimentare cu roțile de reglare a presiunii. Presiunea este aceeași pentru ambele perechi de role de alimentare. |
Scalele gradate de pe mânerul de presiune indică presiunea aplicată rolelor de alimentare. Reglați presiunea rolelor de alimentare conform tabelului de mai jos.
| Fe/Ss solid |
Canelură-V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Sudare prin arc de metal și sudare prin arc cu flux |
Canelură-V, moletat
 |
≥ 1.2 |
1.0−2.0 |
| Auto-ecranat (fără gaz) |
Canelură-V, moletat
|
≥ 1.6 |
2.0−3.0 |
| Aluminiu |
Canelură-U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Presiunea excesivă aplatizează sârma de umplere și poate deteriora sârma de umplere cu înveliș sau cu miez. De asemenea, presiunea excesivă uzează inutil rolele de alimentare și crește sarcina cutiei de viteze. |
|
8.
|
Apăsați butonul de avansare a sârmei pentru a avansa sârma de umplere în pistolul de sudură. Opriți-vă când sârma ajunge la vârful de contact al pistolului de sudură. |
>> La X5 Wire Feeder 200, butonul de avansare a sârmei este situat în panoul de control.
|
Aveți grijă la sârmă când ajunge la vârful de contact și iese din pistol. |
|
9.
|
Înainte de sudare, asigurați-vă că parametrii și setările de sudare din panoul de control sunt conforme cu configurația dvs. de sudare. |
>> Consultați Utilizarea panoului de control X5 Manual și Utilizarea panoului de control X5 AP/APC pentru mai multe informații.
Bobină de sârmă și butuc (200)
