Geral

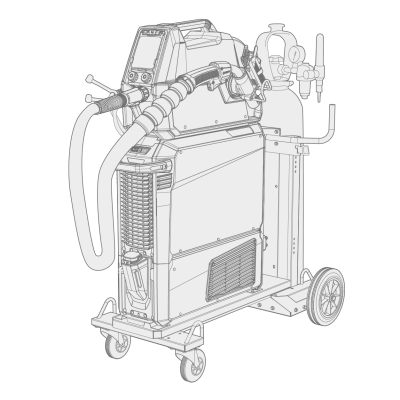

Estas instruções descrevem o uso do equipamento X5 FastMig da Kemppi. O X5 FastMig consiste em fontes de alimentação de soldagem multiuso, alimentadores de arame e unidade de arrefecimento (opcional) projetados para uso profissional exigente em soldagem MIG/MAG normal e pulsada.
A linha de equipamentos X5 FastMig inclui recursos de controle de 1-MIG automáticos com o X5 Wire Feeder 300 AP/APC e X5 Wire Feeder HD300 AP/APC. O processo 1-MIG é acompanhado por programas de soldagem e recursos avançados de software, bem como processos Wise e MAX como opcionais. Por padrão, os pacotes de trabalho do programa básico de soldagem estão incluídos no equipamento automático habilitado para 1-MIG e pulso.
Os modelos de alimentador de arame APC também possuem recursos de conectividade sem fio integrados, possibilitando o uso da especificação de procedimento de soldagem digital (dWPS) e do WeldEye ArcVision como opcional.
O X5 FastMig foi projetado para ser usado em conjunto com as pistolas de soldagem MIG Flexlite GX da Kemppi.
O X5 FastMig pode ser usado também para soldagem MMA, goivagem e soldagem TIG. Observe que a soldagem TIG requer o uso de tochas TIG Flexlite TX dedicadas.
Configurações do sistema
O X5 FastMig permite usar diferentes configurações do sistema para diferentes finalidades de uso. Todas as combinações de modelos de fonte de alimentação e alimentador de arame X5 são possíveis e permitem a soldagem, mas para acessar todas as funcionalidades de cada opção de configuração do sistema, as orientações de configuração apresentadas na tabela abaixo devem ser seguidas.
Tabela. Requisitos mínimos de configuração X5 FastMig para cada sistema (Manual/Auto/Pulse):
| X5 FastMig Manual (1 | X5 FastMig Auto (2 | X5 FastMig Pulse (3 | |
|---|---|---|---|
| Alimentador de arame: | X5 Wire Feeder 200 Manual | X5 Wire Feeder 300 AP | X5 Wire Feeder 300 AP |
| X5 Wire Feeder 300 Manual | X5 Wire Feeder 300 APC | X5 Wire Feeder 300 APC | |
| X5 Wire Feeder HD300 M | X5 Wire Feeder HD300 AP | X5 Wire Feeder HD300 AP | |
| X5 Wire Feeder HD300 APC | X5 Wire Feeder HD300 APC | ||
| Fonte de energia: | X5 Power Source 400 | X5 Power Source 400 | X5 Power Source 400 Pulse |
| X5 Power Source 500 | X5 Power Source 500 | X5 Power Source 400 Pulse+ | |
| X5 Power Source 400 MV | X5 Power Source 400 MV | X5 Power Source 500 Pulse | |
| X5 Power Source 500 Pulse+ | |||
| X5 Power Source 400 MV Pulse+ |
1) O equipamento X5 FastMig Manual destina-se à soldagem com controles manuais.
2) O equipamento X5 FastMig Auto também permite a soldagem 1-MIG automática e oferece processos de soldagem adicionais como opcionais.
3) O equipamento X5 FastMig Pulse também permite a soldagem 1-MIG e pulsada automática e oferece processos de soldagem adicionais como opcionais.
Para obter mais informações sobre os dispositivos X5 FastMig individuais, consulte o capítulo Descrição do equipamento.
Observações importantes
Leia todas as instruções cuidadosamente.
Itens do manual que exigem cuidado especial visando minimizar danos e ferimentos são indicados por esse símbolo. Leia essas seções com cuidado e siga as instruções encontradas.
|
Nota: Oferece ao usuário informações úteis. |
|
Atenção: Descreve uma situação que pode resultar em danos ao equipamento ou sistema. |
|
Aviso: Descreve uma situação potencialmente perigosa. Se não for evitada, resultará em lesões pessoais ou ferimentos fatais. |
|
Declaração de isenção de responsabilidade Embora tenham sido realizados todos os esforços para tornar as informações deste manual precisas e completas, nenhuma responsabilidade por erros ou omissões será aceita. A Kemppi se reserva o direito de alterar a especificação do produto descrito a qualquer momento sem prévio aviso. Não copie, grave, reproduza nem transmita o conteúdo deste manual sem a permissão prévia da Kemppi. |
