Panel sterowania do podajnika APC: Widok WPS
Aby można było korzystać z cyfrowej instrukcji WPS (instrukcji technologicznej spawania, dWPS) i chmurowej usługi WeldEye, należy używać podajnika drutu X5 Wire Feeder 300 APC oraz posiadać ważną subskrypcję usługi Kemppi WeldEye obejmującą moduł Welding Procedures. Oprogramowanie urządzenia X5 zawiera łącze do bezpłatnej rejestracji na okres próbny, która obejmuje również bezpłatną wersję próbną modułu WeldEye ArcVision. Więcej informacji o oprogramowaniu WeldEye można uzyskać w witrynie weldeye.com lub u przedstawiciela Kemppi.
Aby można było używać cyfrowej instrukcji WPS, urządzenie musi być połączone z Internetem za pośrednictwem wbudowanego interfejsu łączności bezprzewodowej (WLAN). Instrukcje: Połączenie bezprzewodowe (WLAN).
Rejestracja na okres próbny
Urządzenie X5 FastMig z podajnikiem drutu X5 Wire Feeder 300 APC ma fabrycznie preinstalowaną licencję testową na moduł WeldEye Welding Procedures. Można ją aktywować w następujący sposób:
| 1. | W panelu sterowania podajnika drutu X5 Wire Feeder 300 APC przejdź do widoku WPS. |
| 2. | Za pomocą czytnika kodów QR w swoim urządzeniu mobilnym otwórz łącze internetowe do modułu WeldEye albo w przeglądarce internetowej przejdź pod adres https://register.weldeye.io/weldeye. |
| 3. | Przejdź przez proces rejestracji zgodnie z instrukcjami wyświetlanymi na stronie rejestracji. |
|
Trzeba będzie wpisać numer seryjny oraz czterocyfrowy numer PIN źródła prądu X5. Informacje te znajdują się na tabliczce znamionowej źródła prądu. |
|
|
Bezpłatna rejestracja na okres próbny obejmuje oba moduły — WeldEye Welding Procedures i WeldEye ArcVision. |
Widok WPS pokazuje cyfrowe instrukcje WPS, które w usłudze chmurowej Kemppi WeldEye mają przypisany jeden lub więcej ściegów spoin do spawacza lub stanowiska spawalniczego.
Aby używać instrukcji dWPS:
| 1. | Zaznacz instrukcję dWPS, którą chcesz wyświetlić i w której chcesz wybrać ścieg spoiny. W tym celu obracaj prawe pokrętło regulacji, a po dotarciu do odpowiedniej opcji naciśnij jego przycisk. |
|
|
Jeżeli instrukcja dWPS i ścieg spoiny zostały już wcześniej powiązane z aktywnym kanałem pamięci, w widoku WPS zostanie otwarta od razu odnośna instrukcja WPS. Aby otworzyć listę dostępnych instrukcji dWPS, wybierz opcję „Zmień WPS”. |
| 2. | W instrukcji dWPS zaznacz ścieg spoiny. W tym celu obracaj prawe pokrętło regulacji, a po dotarciu do odpowiedniej opcji naciśnij jego przycisk, co spowoduje wyświetlenie menu czynności. |
>> Powiązany kanał pamięci ustawiony jako domyślny będzie wyeksponowany (w kolorze jasnoniebieskim) dla każdego ściegu spoiny.
| 3. | Jeśli kanał pamięci został już powiązany ze ściegiem spoiny, można aktywować ten ścieg oraz domyślny kanał pamięci. W tym celu należy wybrać opcję „Aktywuj”. |
| 4. | Jeżeli kanał pamięci nie został wcześniej powiązany ze ściegiem spoiny, można go powiązać z którymś istniejącym kanałem pamięci (za pomocą opcji „Wybierz połączony kanał”). |
|
|
Kanał pamięci można również powiązać ze ściegiem spoiny w instrukcji dWPS za pomocą opcji w widoku Kanały pamięci. W tym celu w oknie kanału pamięci w menu czynności wybierz opcję „Połącz z WPS”. |
Po uaktywnieniu ściegu spoiny określonego wewnątrz instrukcji dWPS następuje automatyczne wybranie domyślnego kanału pamięci powiązanego z tym ściegiem. Jest to również sygnalizowane w widoku głównym oraz na ekranie podczas spawania.

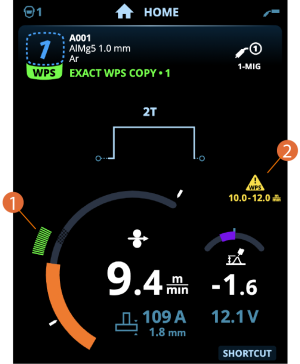

Parametry spawania nadal można regulować ręcznie, ale zakresy regulacji zdefiniowane w aktywnej instrukcji WPS są wyświetlane na ekranie (1). W przypadku ustawienia parametrów spawania poza zakres regulacji określony w instrukcji WPS na ekranie panelu sterowania pojawi się ostrzeżenie (2):
Aktywną instrukcję WPS można wyłączyć. W tym celu w oknie instrukcji WPS należy kliknąć ścieg spoiny, otworzyć jego menu czynności i wybrać opcję „Przestań używać”.
