Panel sterowania do podajników AP/APC: Ekran główny

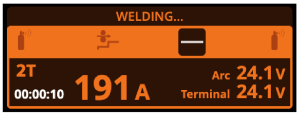

Widok główny panelu sterowania podajnika drutu X5 Wire Feeder 300 AP/APC to także główny widok wyświetlany podczas spawania.
|
1.
|
Informacja o kanale pamięci |
|
2.
|
Ustawione parametry i funkcje spawania |
|
3.
|
Prędkość podawania drutu (MIG) lub prąd (TIG, MMA, żłobienie) |
|
4.
|
Aktywny proces spawania |
|
5.
|
Zastosowane ustawienia urządzenia (np. pilot zdalnego sterowania lub pośredni podajnik drutu) |
>> W przypadku procesu 1-MIG wyświetlane jest dostrajanie napięcia
>> W przypadku procesu Wise/MAX wyświetlana jest odpowiednia regulacja parametru Wise/MAX.
|
7.
|
Skonfigurowana funkcja przycisku prawego pokrętła regulacji |
>> Aby zdefiniować skrót, naciśnij przycisk prawego pokrętła regulacji i przytrzymaj go przez 3 sekundy, a następnie wybierz funkcję z listy dostępnych opcji.
>> Aby użyć zdefiniowanego skrótu, naciśnij krótko przycisk prawego pokrętła regulacji przy otwartym ekranie głównym.
Funkcje pokrętła regulacji w widoku Ekran główny:
Lewe pokrętło regulacji:
|
•
|
Manual MIG: Regulacja prędkości podawania drutu |
|
•
|
1-MIG: Regulacja prędkości podawania drutu |
|
•
|
Impulsowe MIG: Regulacja prędkości podawania drutu |
|
•
|
DPulse MIG: Regulacja prędkości podawania drutu i przełączanie między poziomami impulsów za pomocą przycisku pokrętła regulacji |
|
•
|
TIG/MMA: regulacja prądu spawania |
|
•
|
Żłobienie: regulacja prądu |
Prawe pokrętło regulacji:
|
•
|
Manual MIG: regulacja napięcia spawania |
|
•
|
1-MIG: Dostrajanie napięcia spawania lub regulacja parametrów procesu Wise/MAX |
|
•
|
Pulse MIG: Dostrajanie napięcia spawania lub regulacja parametrów procesu Wise/MAX |
|
•
|
DPulse MIG: Dostrajanie napięcia spawania |
|
•
|
MMA: regulacja dynamiki. |
|
Po włączeniu funkcji Wise, procesów Wise lub procesów MAX funkcje pokrętła sterowania na ekranie głównym i podczas spawania mogą różnić się od opisanych wyżej. Więcej informacji o tych funkcjach i procesach można znaleźć w punkcie Dodatkowe wskazówki dotyczące funkcji i ustawień. |
