Montaż i wymiana tulejek prowadzących drutu

Mechanizm podajnika drutu zawiera trzy tulejki prowadzące drut. Należy je wymienić po zmianie materiału lub zwiększeniu średnicy drutu elektrodowego.

Podczas wymiany przedniej tulejki prowadzącej uchwyt spawalniczy musi być odłączony.

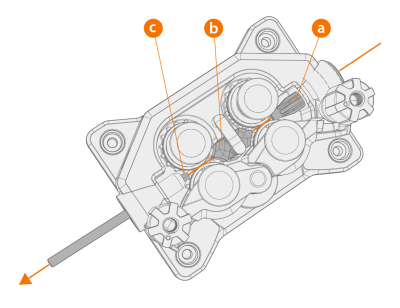

a.

Przednia tuleja prowadząca

b.

Środkowa tuleja prowadząca

c.

Tylna tuleja prowadząca



Wybierz nowe tuleje prowadnicy drutu zgodnie z tabelami w punkcie Materiały eksploatacyjne do podajnika drutu.

Wymiana tulei prowadzących:

1.

Zwolnij ramiona dociskowe i wyjmij drut elektrodowy z zestawu.

2.

Wyciągnij przednią tulejkę prowadzącą (a) i wsuń nową na jej miejsce.

3.

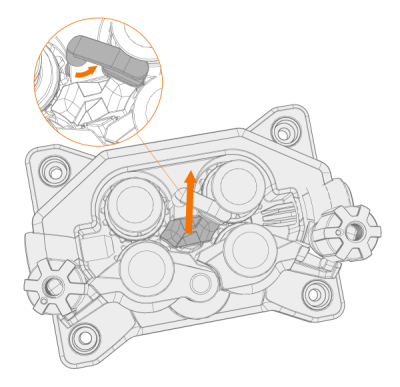

Obróć zatrzask blokujący na bok, aby umożliwić wymianę tulei środkowej (b).

4.

Wsuń nową tuleję środkową w szczelinie i dociśnij ją w miejscu. Upewnij się, że strzałka wskazuje kierunek przesuwania się drutu.

5.

Obróć zatrzask z powrotem na miejsce, aby zablokować nową tuleję środkową.

6.

Żeby wymienić przednią tuleję prowadzącą (c), wypchnij starą tuleję w drugim kierunku.
