Montaż układu chłodzenia (opcjonalny):

Układ chłodzenia X5 Cooler mogą instalować jedynie autoryzowani serwisanci.

Wymagane narzędzia:

1.

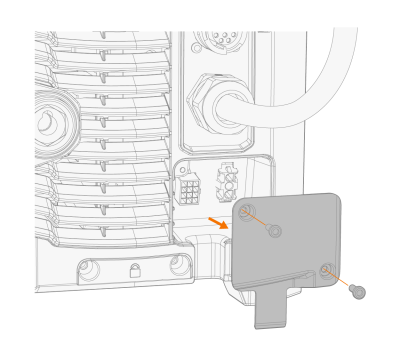

Zdemontuj niewielką osłonę złącza w tylnej części źródła prądu.

2.

Poprowadź kable zasilające układu chłodzenia tak, aby były dostępne podczas dalszej instalacji.

3.

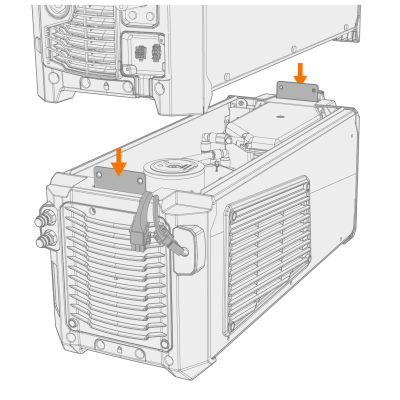

Ustaw źródło prądu na układzie chłodzenia tak, aby płyty montażowe wsunęły się w szczeliny.

Zachowaj ostrożność, aby nie przygnieść ani nie przyciąć przewodów układu chłodzenia pomiędzy urządzeniami.

4.

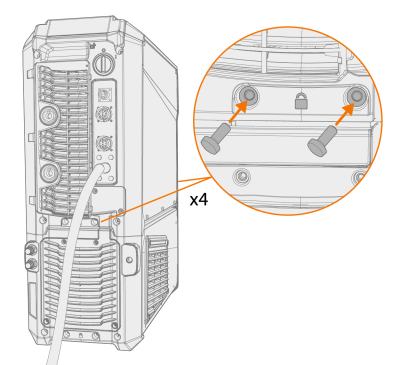

Przykręć oba urządzenia dwiema śrubami (M5x12) z przodu i dwiema (M5x12) z tyłu.

5.

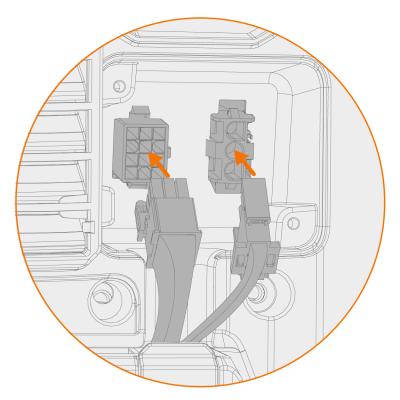

Podłącz przewody układu chłodzenia.

Nie używaj zbytniej siły, ale upewnij się, że złącza układu chłodzenia są właściwie podłączone.

6.

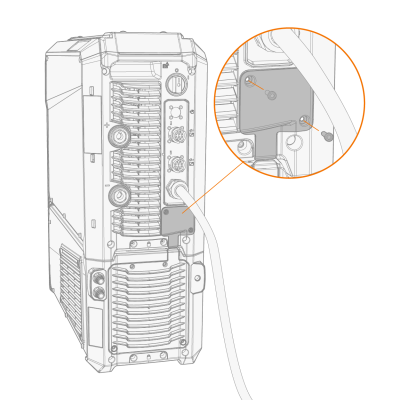

Ponownie przykręć niewielką osłonę złącza.
