Montaż

Nie podłączaj urządzenia spawalniczego do źródła prądu przed zakończeniem montażu.
Nie należy modyfikować urządzeń spawalniczych w sposób inny niż przewidziany w instrukcji producenta.
Nie wolno wieszać ani przestawiać urządzenia mechanicznie (np. podnośnikiem) za uchwyt źródła prądu lub podajnika drutu. Uchwyty służą wyłącznie do przenoszenia ręcznego.

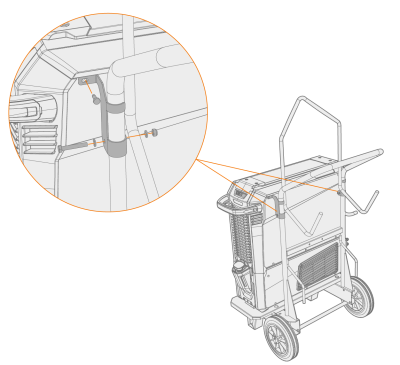

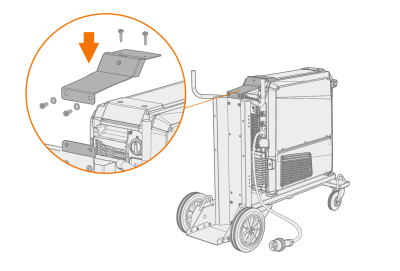

W przypadku montażu wszystkich urządzeń jedno na drugim – układu chłodzenia na dole, źródła prądu w środku i podajnika drutu na górze – należy zawsze mocować zestaw do wózka Kemppi kompatybilnego z zestawem X5 FastMig lub przymocować sprzęt do innego odpowiedniego wspornika.

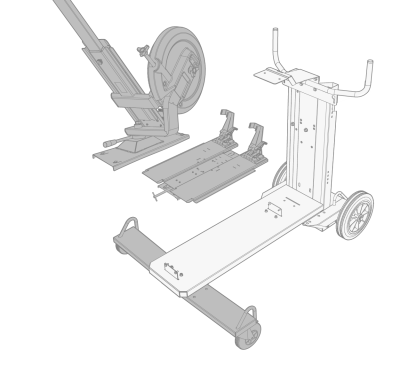

W przypadku montażu wszystkich urządzeń jedno na drugi i korzystania z podwójnej płyty obrotowej na dwa podajniki drutu lub płyty z ramieniem równoważącym należy zawsze używać szerszej przedniej płyty podporowej dostarczanej wraz ze sprzętem. To dotyczy wózka 4-kołowego.
Urządzenie należy ustawić na poziomej, twardej i czystej powierzchni. Chronić przed deszczem i bezpośrednim nasłonecznieniem. Wokół urządzenia powinno znajdować się wystarczająco dużo miejsca, aby umożliwić swobodny przepływ powietrza chłodzącego.

Przed instalacją

• Postępuj zgodnie z lokalnymi i krajowymi przepisami dotyczącymi instalacji i użytkowania urządzeń wysokiego napięcia.
• Sprawdź zawartość opakowań i upewnij się, że żadna część nie jest uszkodzona.
• Przed instalacją źródła prądu w miejscu pracy upewnij się, że spełnione są wymagania dotyczące kabla zasilającego i bezpiecznika.

Sieć zasilająca

To urządzenie klasy A nie jest przeznaczone do prac w warunkach domowych, gdzie zasilanie jest dostarczane z ogólnodostępnej sieci niskiego napięcia. W takich miejscach mogą wystąpić potencjalne problemy z kompatybilnością elektromagnetyczną, wynikające z przewodzonych i emitowanych zakłóceń radiowych.

O ile moc zwarciowa niskiego napięcia w punkcie połączenia z siecią publicznej jest wyższa niż podana w tabeli (*), to urządzenie spełnia normy IEC 61000-3-11:2017 i IEC 61000-3-12:2011 i może być podłączane do publicznych systemów niskiego napięcia. Instalator lub użytkownik urządzenia ma obowiązek sprawdzenia (w razie potrzeby konsultując się z dostawcą energii elektrycznej), czy impedancja systemu jest zgodna z ograniczeniami.
Urządzenie *
Źródło prądu X5 Power Source 400 A: 5,8 MVA
Źródło prądu X5 Power Source 500 A: 6,4 MVA
Źródło prądu X5 400 A dla spawania pulsem: 6,3 MVA
Źródło prądu X5 500 A dla spawania pulsem: 6,7 MVA
