Źródła prądu X5 Power Source 400 i 500
W tej sekcji opisano konstrukcję źródeł prądu X5 Power Source 400 i X5 Power Source 500.
Przód:
|
2.
|
Uchwyt do przenoszenia (nie służy do podnoszenia urządzeniami) |
|
3.
|
Przednie gniazdo blokujące (blokowanie na układzie chłodzenia lub wózku) |
*Panel ze wskaźnikami
|
1.
|
Kontrolka układu redukcji napięcia (VRD) |
>> Dioda LED jest podświetlona na zielono, gdy układ redukcji napięcia jest włączony i gdy napięcie biegu jałowego jest poniżej 35 V.
>> Dioda LED miga na czerwono, gdy układ redukcji napięcia jest włączony i gdy napięcie biegu jałowego przekracza 35 V.
>> Dioda LED jest wyłączona podczas spawania lub gdy układ redukcji napięcia jest wyłączony.
>> Dioda LED miga na zielono, gdy włączono tryb oszczędzania energii podczas spawania MMA lub żłobienia (włącza się on automatycznie po 15 minutach na biegu jałowym).
|
Układ redukcji napięcia działa tylko w trybach MMA i żłobienia. |
|
2.
|
Wskaźnik wysokiej temperatury (przegrzania) |
>> Gdy urządzenie jest przegrzane, dioda LED świeci się na żółto.
|
W takiej sytuacji zabezpieczenie termiczne wyłącza urządzenie i uniemożliwia jego ponowne uruchomienie do momentu schłodzenia się. |
>> Gdy urządzenie jest włączone, dioda LED jest podświetlona na zielono.
|
4.
|
Ostrzeżenie o temperaturze płynu chłodzącego |
>> Gdy płyn chłodzący przegrzewa się, dioda LED świeci się na żółto.
|
|
W takiej sytuacji zabezpieczenie termiczne wyłącza urządzenie i uniemożliwia jego ponowne uruchomienie do momentu schłodzenia się płynu. |
|
5.
|
Ostrzeżenie o obiegu płynu chłodzącego |
>> Gdy układ działa bez zarzutu, dioda LED świeci się na zielono.
>> Jeśli wystąpił problem z działaniem obiegu, dioda LED świeci się na czerwono.
|
|
Jeśli obieg płynu chłodzącego jest zablokowany, zabezpieczenie termiczne wyłącza system spawalniczy. Przed ponownym uruchomieniem systemu należy sprawdzić przyczynę problemu i ją usunąć.
|

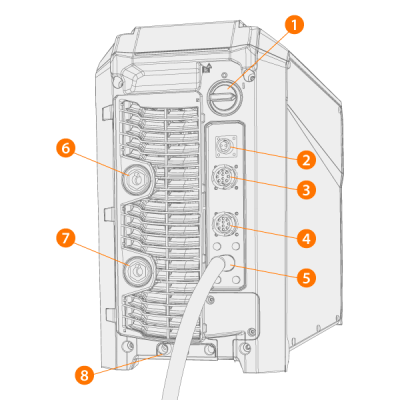

Tył:
|
2.
|
Złącze kabla wykrywania napięcia (tylko w źródłach prądu Pulse+) |
|
3.
|
Złącze kabla sterowania |
|
4.
|
Złącze kabla sterowania |
|
6.
|
Złącze kabla spawalniczego (biegunowość: +) |
|
7.
|
Złącze kabla masy (biegunowość: –) |
|
8.
|
Tylne gniazdo blokujące |
>> Do blokowania na układzie chłodzenia lub wózku.
