Układ chłodzenia X5 (opcjonalnie)

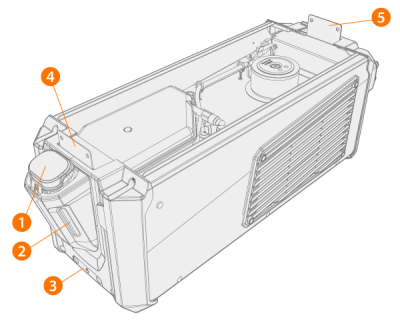

Przód:

1.

Nakrętka zbiornika płynu

2.

Wskaźnik poziomu płynu chłodzącego

3.

Przednie gniazdo blokujące (do montażu na wózku)

4.

Przednie gniazdo blokujące (do montażu pod źródłem prądu)

5.

Tylne gniazdo blokujące (do montażu pod źródłem prądu)

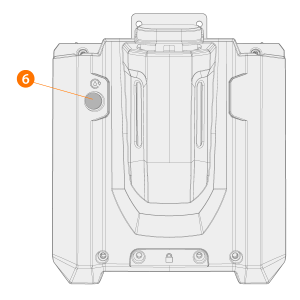

6.

Przycisk obiegu płynu chłodzącego

>>  Trzymanie przycisku wciśniętego powoduje włączenie pompy i obieg płynu chłodzącego przez system. Po zwolnieniu przycisku pompa przestaje pracować.

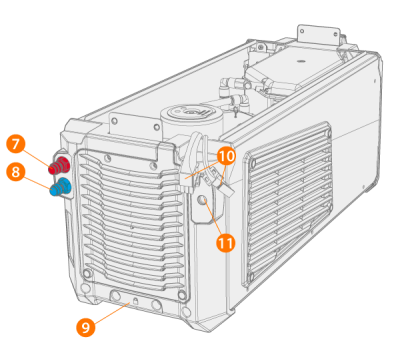

Tył:

7.

Złącze wlotowe/wylotowe płynu chłodzącego (oznaczone kolorem)

8.

Złącze wlotowe/wylotowe płynu chłodzącego (oznaczone kolorem)

9.

Tylne gniazdo blokujące (do montażu na wózku)

10.

Złącza do podłączania układu chłodzenia do źródła prądu

11.

Dodatkowe mocowanie na element odciążający kabel.
