Functiepaneel APC: WPS-scherm
Voor het gebruik van digitale WPS (Welding Procedure Specification (lasprocedurespecificatie) dWPS) en WeldEye cloudservice is een X5 Wire Feeder 300 APC en geldig Kemppi WeldEye-abonnement met de module Lasprocedures nodig. De X5-apparatuur bevat een link naar een gratis proefregistratie – met ook een gratis proefoptie voor WeldEye ArcVision. Voor meer informatie over WeldEye, zie weldeye.com of neem contact op met uw Kemppi-vertegenwoordiger.
Om de digitale WPS-functie in gebruik te nemen, moet de apparatuur via de ingebouwde draadloze verbinding (WLAN) met internet zijn verbonden. Zie Draadloze verbinding (WLAN) voor instructies.
Proefregistratie
De X5 FastMig met X5 Wire Feeder 300 APC wordt geleverd met een vooraf geïnstalleerde proeflicentie voor de WeldEye Welding Procedures-module. De proeflicentie kan worden geactiveerd door deze stappen te volgen:
| 1. | Ga op het X5 Wire Feeder 300 APC-functiepaneel naar de WPS-weergave. |
| 2. | Gebruik een QR-codelezer op uw mobiele apparaat om de WeldEye-weblink te openen of ga naar 'https://register.weldeye.io/weldeye' in uw webbrowser. |
| 3. | Voltooi het registratieproces zoals aangegeven op de registratiepagina. |
|
U moet het serienummer en de viercijferige beveiligingspin van uw X5-stroombron invullen. Deze vindt u op het typeplaatje van de stroombron. |
|
|
De gratis proefregistratie omvat zowel de WeldEye Welding Procedures als de WeldEye ArcVision-modules. |
De WPS-weergave toont de digitale WPS'en met een of meer laslagen die zijn toegewezen aan de lasser of het lasstation in de Kemppi WeldEye-cloudservice.
Om een dWPS in gebruik te nemen:
| 1. | Selecteer de gewenste dWPS om te bekijken en voor het selecteren van een laslaag door aan de rechter regelknop te draaien en op de rechter regelknop te drukken. |
|
|
Als een dWPS en een laslaag al eerder aan het actieve geheugenkanaal gekoppeld zijn, opent de WPS-weergave direct naar die WPS. Selecteer 'Wijzig WPS' om de lijst met beschikbare dWPS'en te openen. |
| 2. | Kies een laslaag op de dWPS door aan de rechterregelknop te draaien en ga naar het menu handelingen door op de rechterregelknop te drukken. |
>> Het gekoppelde geheugenkanaal dat standaard is ingesteld, wordt benadrukt (in helder blauw) voor elke laslaag.
| 3. | Als er al een geheugenkanaal aan de laslaag is gekoppeld, kunt u de geselecteerde laslaag en het standaard geheugenkanaal activeren door 'Activeren' te selecteren. |
| 4. | Als er nog niet eerder een geheugenkanaal aan de laslaag is gekoppeld, kunt u de laslaag koppelen aan een bestaand geheugenkanaal ('Selecteer gekoppeld kanaal'). |
|
|
Een geheugenkanaal kan ook worden gekoppeld aan een laslaag op een dWPS via de Weergave geheugenkanalen door 'Link naar WPS' te selecteren in het menu handelingen van het geheugenkanaal. |
Zodra een laslaag op een dWPS is geactiveerd, wordt automatisch het daaraan gekoppelde standaardgeheugenkanaal geselecteerd. Dit wordt ook aangegeven in de startweergave en op het scherm tijdens het lassen.

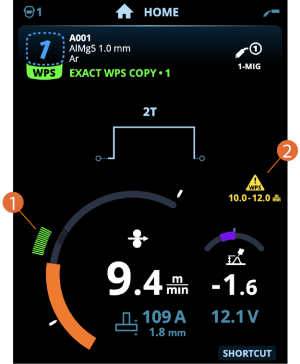

De lasparameters zijn nog steeds handmatig instelbaar, maar de instelbereiken die zijn gedefinieerd op de actieve WPS worden op het scherm aangegeven (1). Als u de lasparameters aanpast buiten het WPS-instelbereik, toont het functiepaneel een waarschuwing (2) op het scherm:
De actieve WPS kan worden gedeactiveerd door 'Stoppen met gebruiken' te selecteren in het menu Laslaagacties van de WPS.
Meer functiebeschrijvingen hier:
