Doorvoerpijpen installeren en vervangen

Het draadaanvoermechanisme omvat drie doorvoerpijpen. Deze moeten worden vervangen wanneer de diameter van de lasdraad toeneemt of als het materiaal verandert.

Wanneer u de uitgaande doorvoerpijp vervangt, moet het laspistool zijn ontkoppeld.

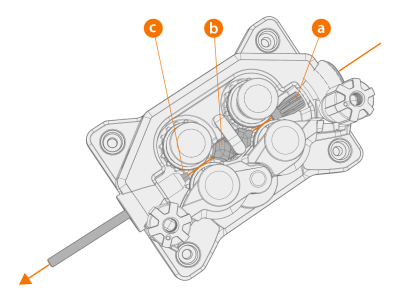

a.

Ingang doorvoerpijp

b.

Midden-doorvoerpijp

c.

Uitgang doorvoerpijp



Kies de nieuwe draadgeleidingsbuisjes volgens het overzicht hier: Slijtonderdelen draadaanvoerunit.

Om de doorvoerpijpen te vervangen:

1.

Geef de drukarmen vrij en verwijder het toevoegmateriaal uit het systeem.

2.

Trek de ingangsbuis (a) naar buiten en breng een nieuwe in.

3.

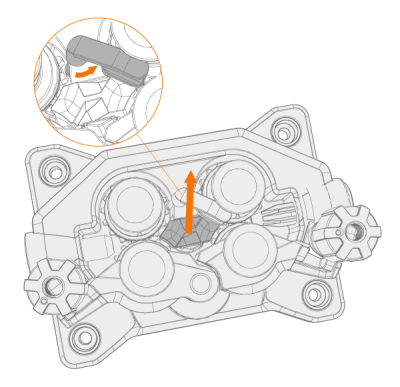

Draai de vergrendelclip opzij om het midden van de doorvoerpijp (b) vrij te maken voor vervanging.

4.

Steek een nieuwe middelste doorvoerpijp in de sleuf en druk deze naar behoren op zijn plaats. Zorg ervoor dat de markeringspijl in de richting van de draadaanvoer loopt.

5.

Draai de vergrendelclip terug om de nieuwe middelste buis te vergrendelen.

6.

Vervang de uitgangsbuis (c) door te drukken op de oude uitgangsbuis ongeacht vanuit welke richting.
