Algemeen

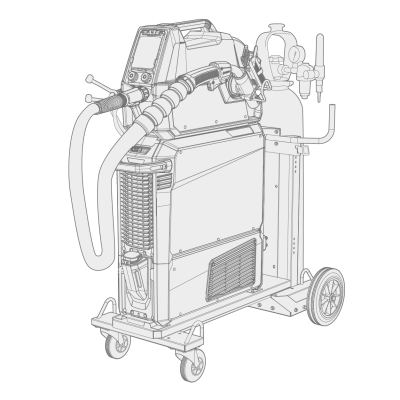

Deze instructies beschrijven het gebruik van de X5 FastMig-apparatuur van Kemppi. X5 FastMig bestaat uit multifunctionele lasstroombronnen, draadaanvoerunits en een koelunit (optioneel) die zijn ontworpen voor veeleisend professioneel gebruik bij normaal en gepulseerd MIG lassen.
De X5 FastMig-apparatuurreeks bevat automatische 1-MIG-besturingsmogelijkheden met X5 Wire Feeder 300 AP/APC en X5 Wire Feeder HD300 AP/APC. Het 1-MIG-proces gaat vergezeld van lasprogramma's en geavanceerde softwarefuncties, met Wise- en MAX-processen als optie. Standaard worden basis lasprogramma workpacks meegeleverd met de automatische 1-MIG- en puls apparatuur.
APC-draadaanvoermodellen hebben ook ingebouwde draadloze connectiviteitsfuncties, waardoor digitale Welding Procedure Specification (dWPS) en WeldEye ArcVision optioneel kunnen worden gebruikt.
X5 FastMig is ontworpen voor gebruik met de Flexlite GX MIG-laspistolen van Kemppi.
X5 FastMig kan ook worden gebruikt voor MMA-lassen, gutsen en TIG-lassen. Let op,TIG-lassen vereist het gebruik van Flexlite TX TIG-lastoorts.
Systeemconfiguraties
X5 FastMig maakt verschillende systeemconfiguraties mogelijk voor verschillende gebruiksdoeleinden. Alle combinaties van X5-stroombronnen en draadaanvoermodellen zijn mogelijk, maar om toegang te krijgen tot alle functies van elke systeemconfiguratie, moeten de configuratierichtlijnen in de onderstaande tabel worden gevolgd.
Tabel. X5 FastMig minimale configuratievereisten voor elk systeem (handmatig/auto/puls):
| X5 FastMig Manual (1 | X5 FastMig Auto (2 | X5 FastMig Pulse (3 | |
|---|---|---|---|
| Draadaanvoerunit: | X5 Wire Feeder 200 Manual | X5 Wire Feeder 300 AP | X5 Wire Feeder 300 AP |
| X5 Wire Feeder 300 Manual | X5 Wire Feeder 300 APC | X5 Wire Feeder 300 APC | |
| X5 Wire Feeder 300 HD300 M | X5 Wire Feeder HD300 AP | X5 Wire Feeder HD300 AP | |
| X5 Wire Feeder HD300 APC | X5 Wire Feeder HD300 APC | ||
| Stroombron: | X5 Power Source 400 | X5 Power Source 400 | X5 Power Source 400 Pulse |
| X5 Power Source 500 | X5 Power Source 500 | X5 Power Source 400 Pulse+ | |
| X5 Power Source 400 MV | X5 Power Source 400 MV | X5 Power Source 500 Pulse | |
| X5 Power Source 500 Pulse+ | |||
| X5 Power Source 400 MV Pulse+ |
1) X5 FastMig Manual apparatuur is bedoeld voor lassen met handbediening.
2) X5 FastMig Auto apparatuur maakt ook automatisch 1-MIG lassen mogelijk, met extra lasprocessen als optie.
3) X5 FastMig Pulse apparatuur maakt ook automatisch 1-MIG en pulslassen mogelijk, met extra lasprocessen als optie.
Meer informatie over de afzonderlijke X5 FastMig apparaten vindt u in het hoofdstuk Beschrijving van de apparatuur.
Belangrijke opmerkingen
Lees de aanwijzingen zorgvuldig door.
Punten in de handleiding die bijzondere aandacht vereisen om schade en letsel te voorkomen, worden met de onderstaande symbolen aangeduid. Lees deze opmerkingen zorgvuldig door en volg de instructies op.
|
Opmerking: Geeft de gebruiker nuttige informatie. |
|
Let op: Beschrijft een situatie die kan leiden tot schade aan de apparatuur of het systeem. |
|
Waarschuwing: Beschrijft een mogelijk gevaarlijke situatie. Als deze niet wordt vermeden, is persoonlijk of zelfs dodelijk letsel het gevolg. |
|
Disclaimer Hoewel wij alles in het werk hebben gesteld om ervoor te zorgen dat de informatie in deze handleiding accuraat en volledig is, aanvaarden wij geen aansprakelijkheid voor foute of ontbrekende informatie. Kemppi heeft te allen tijde het recht om zonder bericht vooraf de specificaties van het beschreven product te wijzigen. Zonder voorafgaande toestemming van Kemppi mag de inhoud van deze handleiding niet worden gekopieerd, vermenigvuldigd of verzonden. |
