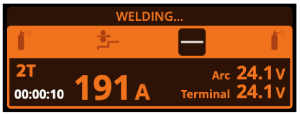

AP/APC-ohjauspaneeli: Kotinäkymä
X5 Wire Feeder 300 AP/APC -ohjauspaneelin kotinäkymä on myös päähitsausnäkymä.
|
2.
|
Asetetut hitsausparametrit ja toiminnot |
|
3.
|
Langansyöttönopeus (MIG) tai virta (TIG, Puikko, Talttaus) |
|
4.
|
Aktiivinen hitsausprosessi |
|
5.
|
Päällä olevat laiteasetukset (esim. kaukosäätötila tai välisyöttölaite) |
>> 1-MIG-prosessilla näytetään jännitteen hienosäätö
>> Wise/MAX-prosesseilla näytetään niitä vastaava Wise/MAX-parametrin säätö.
|
7.
|
Vaihdettavissa oleva toiminto oikean säätönupin painikkeelle |
>> Pikavalinnan määrittelemiseksi, pidä oikean säätönupin painike painettuna kolmen sekunnin ajan ja valitse toiminto listalta.
>> Kun toiminto on valittu, pikavalintaa käytetään painamalla oikean säätönupin painiketta lyhyesti kotinäkymässä ollessa.
|
9.
|
Aktiivinen toimintatila |
Säätönupin toiminnot kotinäkymässä
Vasen säätönuppi:
|
•
|
Manuaali-MIG: Langansyöttönopeuden säätö |
|
•
|
1-MIG: Langansyöttönopeuden säätö |
|
•
|
Pulssi-MIG: Langansyöttönopeuden säätö |
|
•
|
DPulse-MIG: Langansyöttönopeuden säätö ja pulssitasojen välillä vaihto (säätönupin painikkeella) |
|
•
|
TIG/Puikko: Hitsausvirran säätö |
|
•
|
Talttaus: Virran säätö. |
Oikea säätönuppi:
|
•
|
Manuaali-MIG: Hitsausjännitteen säätö |
|
•
|
1-MIG: Hitsausjännitteen hienosäätö tai Wise/MAX-parametrin säätö |
|
•
|
Pulssi-MIG: Hitsausjännitteen hienosäätö tai Wise/MAX-parametrin säätö |
|
•
|
DPulse-MIG: Hitsausjännitteen hienosäätö |
|
•
|
Puikkohitsaus: Dynamiikan säätö. |
|
Kun Wise-toiminto, Wise-prosessi tai MAX-prosessi on käytössä, säätönuppien toiminnot kotinäkymässä ja hitsauksen aikana voivat vaihdella. Lisätietoja näistä ominaisuuksista ja toiminnoista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista. |
