Auto-ohjauspaneeli: Hitsausparametrit

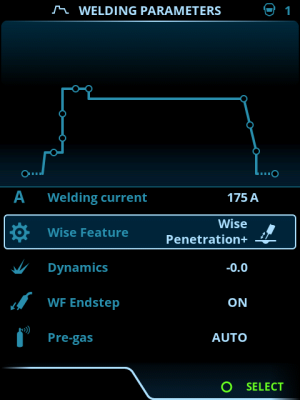

Hitsausparametrit-näkymä sisältää käynnistys- ja pysäytyskäyrän, jonka avulla kaikkein oleellisimpien parametrien säätö käy hyvin havainnollisesti. Alaosa näkymästä on varattu kaikille käytössä olevan hitsausprosessin hitsausasetuksille luettelona. Hitsausprosessin valinta perustuu aktiivisena olevaan muistikanavaan ja sen asetuksiin.
|
Monet hitsausparametrit ovat hitsausprosessikohtaisia, ja ne ovat näkyvissä ja säädettävissä sen mukaisesti. |
Hitsausparametrien säätäminen
|
1.
|
Käännä oikeanpuoleista säätönuppia valitaksesi haluttu hitsausparametri. |
|
2.
|
Paina oikeanpuoleista säätönuppia valitaksesi hitsausparametri säädettäväksi. |
|
3.
|
Käännä oikeaa säätönuppia säätääksesi hitsausparametria. |
>> Säädettävästä parametrista riippuen, katso lisätietoja myös alla olevasta hitsausparametritaulukosta.
|
4.
|
Vahvista uusi asetusarvo / valinta ja sulje säätönäkymä painamalla oikeanpuoleista säätönuppia. |
Hitsausparametrien tallentaminen myöhempää käyttöä varten
Muuttuneiden hitsausparametrien pohjalta luodaan automaattisesti työkanava. Tallentaaksesi uudet hitsausparametrit muistikanavalle, tee seuraavasti:
|
•
|
Nopea vaihtoehto (vaikuttaa aktiivisena olevaan kanavaan): Pidä muistikanavien pikavalintapainike painettuna noin 2 sekunnin ajan. |
>> Tämä tallentaa parametriasetukset aktiivisena olevalle muistikanavalle korvaten kanavan aiemmat asetukset.
|
•
|
Muistikanavanäkymävaihtoehto: Mene muistikanavanäkymään ja tallenna parametriasetukset uudelle kanavalle. |
>> Lisätietoja on kohdassa Auto-ohjauspaneeli: Kanavat.
Hitsausparametrit ja toimintojen kuvaukset
MIG ja 1-MIG -hitsausparametrit
Tässä luetellut parametrit ovat säädettävissä MIG ja 1-MIG -prosesseilla
| Liipaisimen toimintatapa |
2T, 4T |
Hitsauspistooleissa voi olla useita vaihtoehtoisia liipaisimen toimintatapoja (liipaisinlogiikoita). Yleisimmin käytetyt ovat 2T ja 4T. 2T-tilassa liipaisin pidetään painettuna hitsauksen ajan. 4T-tilassa liipaisinta painetaan ja vapautetaan kerran hitsauksen aloittamiseksi ja toisen kerran sen lopettamiseksi. Lisätietoa on kohdassa Liipaisintoiminnot. |
| Touch Sense Ignition |
Auto/Päällä |
Touch Sense Ignition -toiminto vähentää roiskeita ja vakauttaa valokaaren välittömästi sytytyksen jälkeen. |
| Jälkivirta |
-30 ... +30 |
Jälkivirta-asetus vaikuttaa langan pituuteen hitsin lopussa, jotta lanka ei esimerkiksi pysähtyisi liian lähelle hitsisulaa. Tämä mahdollistaa samalla optimaalisen langan pituuden seuraavan hitsin alkuun. |
| Dynamiikka |
-10,0 ... +10,0, askel 0,2
Oletusasetus = 0 |
Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo, sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo, sitä karheampi valokaari.
(Ei käytettävissä WiseRoot+, MAX Cool ja MAX Speed -prosessien kanssa.) |
| Langan irrotus |
Pois/Päällä
Oletusasetus = Pois |
Langan irrotus -toiminto estää lisäainelankaa tarttumasta virtasuuttimeen hitsin lopussa. |
| Etukaasu |
0,0 ... 9,9 s, askel 0,1
0,0 = Pois |
Hitsaustoiminto, jossa suojakaasun virtaus käynnistyy ennen valokaaren syttymistä. Tämä varmistaa sen, ettei metalli joudu kosketuksiin ilman kanssa hitsauksen alkuvaiheessa. Käyttäjä määrittää etukaasuajan pituuden. Käytetään kaikille metalleille, mutta erityisesti ruostumattomalle teräkselle ja titaanille. |
| Aloitushidastus |
10...90 %, askel 1 |
Aloitushidastus määrittää langansyöttönopeuden ennen valokaaren syttymistä eli ennen kuin lisäainelanka on kosketuksissa työkappaleen kanssa. Kun valokaari syttyy, langansyöttönopeus vaihtuu automaattisesti käyttäjän asettamalle tasolle. Aloitushidastustoiminto on aina käytössä. |
| Kraatterintäyttö |
Päällä/Pois |
Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttötoiminto laskee hitsaustehoa/langansyöttönopeutta hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla. MIG-prosessilla kraatterintäytön kesto, langansyöttönopeus ja jännite ovat käyttäjän ennalta määritettävissä.
Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
Katso 1-MIG-prosessin tiedot 1-MIG-parametritaulukosta. |
| - Kraatterintäytön kesto |
0,0 ... 10,0 s, askel 0,1
Oletusasetus = 1,0 s |
| - Kraatterintäytön langansyöttönopeus |
0,5 ... 25,0 m/min, askel 0,05 tai 0,1
Oletusasetus = 5 m/min |
| - Kraatterintäytön jännite |
400 A: 8 ... 45 V
500 A: 8 ... 50 V
Askel 0,1 V
Oletusasetus = 18 V |
| Jälkikaasu |
0,0 ... 9,9 s, askel 0,1
0,0 = Pois |
Hitsaustoiminto, jossa suojakaasun virtaus jatkuu, kun valokaari on sammunut. Varmistaa, ettei kuuma hitsi joudu kosketuksiin ilman kanssa sen jälkeen, kun valokaari on sammunut. Tämä suojaa hitsiä ja myös elektrodia. Käytetään kaikille metalleille. Erityisesti ruostumaton teräs ja titaani edellyttävät pitkiä jälkikaasuaikoja. |
| Langansyöttönopeus |
0,50 ... 25 m/min, askel 0,05 tai 0,1
Oletusasetus = 5,00 m/min |
Langansyöttönopeuden säätöalue. Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin. |
| Min. langansyöttönopeus |
Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 0,5 m/min |
Langansyöttönopeuden säädön minimi- ja maksimirajat. |
| Maks. langansyöttönopeus |
Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 25 m/min |
| Min. jännite |
Minimi/Maksimi = Hitsauslaitteiston spesifikaatioiden mukaisesti, askel 0,1 |
Hitsausjännitteen säädön minimi- ja maksimirajat.
Nämä parametrit ovat säädettävissä vain MIG-tilassa. 1-MIG -tilassa hitsausohjelma määrittää jännitteen. |
| Maks. jännite |
Minimi/Maksimi = Hitsauslaitteiston spesifikaatioiden mukaisesti, askel 0,1 |
1-MIG-hitsausparametrit
Tässä luetellut parametrit ovat säädettävissä 1-MIG-prosessilla.
| Nousuvirta |
Päällä/Pois |
Hitsaustoiminto, jolla määritetään, kuinka pitkän ajan kuluessa hitsausvirta kasvaa halutulle hitsausvirtatasolle hitsauksen alkuvaiheessa. Nousuvirran aloitustaso ja nousuaika ovat käyttäjän ennalta määritettävissä. |
| - Nousuvirran aloitustaso |
10 ... 100 %, askel 1
Oletusasetus = 50 |
| - Virran nousuaika |
0,1 ... 5 s, askel 0,1
Oletusasetus = 0,10 |
| Kuuma-aloitus |
Päällä/Pois |
Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää langansyöttönopeutta ja hitsausvirtaa. Kuuma-aloituksen jälkeen virta asettuu normaalille hitsausvirtatasolle. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa. Kuuma-aloituksen taso ja kesto (vain 2T-liipaisintilassa) ovat käyttäjän ennalta määritettävissä. |
| - Kuuma-aloituksen taso |
-50 ... +200 %, askel 1
Oletusasetus = 40 |
| - Kuuma-aloituksen aika |
0,0 ... 9,9 s, askel 0,1
Oletusasetus = 1,2 s |
| Kraatterintäyttö |
Päällä/Pois |
Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttö-toiminto laskee hitsaustehoa/langansyöttönopeutta hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla. 1-MIG-prosessilla kraatterintäytön aloitustaso, kesto ja lopetustaso ovat käyttäjän ennalta määritettävissä. |
| - Kraatterintäytön aloitustaso |
10 ... 150 %, askel 1
Oletusasetus = 100 |
| - Kraatterintäytön kesto |
0,0 ... 10,0 s, askel 0,1
Oletusasetus = 1,0 s |
| - Kraatterintäytön lopetustaso |
10 ... 150 %, askel 1
Oletusasetus = 30 |
Virta
|
10 ... koneen koko A, askel 1
Oletusasetus = 50 A |
Hitsausvirran säätö. Vain WisePenetration+:n kanssa. |
| Hienosäätö |
Esimerkki: -10,0 ... +10,0 V *
Askel 0,1 V
|
Jännitteen hienosäätö.
* Hitsausjännitteen säätöalue määritellään käytössä olevassa hitsausohjelmassa. |
| Wise-toiminto |
Ei mitään, WiseFusion, WisePenetration, WiseSteel |
Tämän valitsemalla avautuu luettelo käytettävissä olevista Wise-toiminnoista. |
| Min. langansyöttönopeus |
Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 0,5 m/min |
Langansyöttönopeuden säädön minimi- ja maksimirajat. |
| Maks. langansyöttönopeus |
Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 25 m/min |
Pulssi/DPulse-hitsausparametrit
Tässä luetellut parametrit ovat säädettävissä MIG ja 1-MIG -hitsausparametrien lisäksi, kun käytössä on X5-pulssivirtalähde. DPulse = Kaksoispulssiprosessi.
| Pulssivirta % |
-10 ... +15 %, askel 1 |
Pulssivirran hienosäätö suhteessa pulssi- ja DPulse-hitsausprosessien virtaan. |
| DPulse-suhde |
10 ... 90 %, askel 1 |
Tämä säätää kaksoispulssin ajallista suhdetta (prosenttiosuutta), eli kuinka kauan kaksoispulssin ensimmäistä pulssitasoa käytetään. Toinen pulssitaso määrittyy suhteessa ensimmäisen tason asetukseen. |
| DPulse-taajuus |
0,4 ... 8,0 Hz, Auto, askel 0,1 |
Tämä säätää kaksoispulssin taajuutta. Kuinka kauan ensimmäisen tason alusta kuluu toisen tason loppuun. |
| DPulse, 1. taso: Langansyöttönopeus |
0,50 ... 25 m/min, askel 0,05 tai 0,1 |
Ensimmäisen kaksoispulssitason langansyöttönopeus (sekä minimi-/maksimiarvot langansyöttönopeudelle).
Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin. |
| DPulse, 1. taso: Hienosäätö |
-10 ... +10, askel 1 |
Hitsausjännitteen hienosäätö. |
| DPulse, 1. taso: Dynamiikka |
-10,0 ... +10,0, askel 0,2
Oletusasetus = 0 |
Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo sitä karheampi valokaari. |
| DPulse, 2. taso: Langansyöttönopeus |
0,50 ... 25 m/min, askel 0,05 tai 0,1 |
Toisen kaksoispulssitason langansyöttönopeus. Toisen DPulse- eli kaksoispulssitason langansyöttönopeus muuttuu automaattisesti, kun ensimmäisen DPulse-tason langansyöttönopeutta säädetään.
Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin. |
| DPulse, 2. taso: Hienosäätö |
-10 ... +10, askel 1 |
Hitsausjännitteen hienosäätö. |
| DPulse, 2. taso: Dynamiikka |
-10,0 ... +10,0, askel 0,2
Oletusasetus = 0 |
Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo, sitä karheampi valokaari. |
MAX Speed -parametrit
Tässä luetellut parametrit ovat MAX Speed -prosessikohtaisia.
| MAX Speed -taajuus |
100 ... 800 Hz, Auto, askel 10
|
MAX Speed -taajuuden asetus. |
MAX Position -parametrit
Tässä luetellut parametrit ovat MAX Position -prosessikohtaisia.
| MAX Position -taajuus |
-0,5 ... +0,5 Hz, askel 0,1
Oletusasetus = 0 |
MAX Position -taajuuden hienosäätö. |
| Pulssivirta % |
-10 … 15 %, askel 1
Oletusasetus = 0 |
MAX Position -pulssivirran säätö. |
| Levynvahvuus |
3,0 ... 12,0 mm |
MAX Position -levynvahvuuden asetus. |
TIG-hitsausparametrit
Tässä luetellut parametrit ovat säädettävissä TIG-prosessilla.
| Liipaisimen toimintatapa |
2T, 4T |
Hitsauspistooleissa voi olla useita vaihtoehtoisia liipaisimen toimintatapoja (liipaisinlogiikoita). Yleisimmin käytetyt ovat 2T ja 4T. 2T-tilassa liipaisin pidetään painettuna hitsauksen ajan. 4T-tilassa liipaisinta painetaan ja vapautetaan kerran hitsauksen aloittamiseksi ja toisen kerran sen lopettamiseksi. |
| Jälkikaasu |
0,0 ... 9,9 s, askel 0,1
0,0 = Pois |
Hitsaustoiminto, jossa suojakaasun virtaus jatkuu, kun valokaari on sammunut. Varmistaa, ettei kuuma hitsi joudu kosketuksiin ilman kanssa sen jälkeen, kun valokaari on sammunut. Tämä suojaa hitsiä ja myös elektrodia. Käytetään kaikille metalleille. Erityisesti ruostumaton teräs ja titaani edellyttävät pitkiä jälkikaasuaikoja. |
| Virta |
10 ... koneen koko A, askel 1
Oletusasetus = 50 A |
Hitsausvirran säätö. |
Puikkohitsausparametrit
Tässä luetellut parametrit ovat säädettävissä puikkohitsausprosessilla.
| Dynamiikka |
-10,0 ... +10,0, askel 0,2
Oletusasetus = 0 |
Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo sitä karheampi valokaari. |
| Kuuma-aloituksen taso |
-30 ... +30
Oletusasetus = 0 |
Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää langansyöttönopeutta ja hitsausvirtaa. Kuuma-aloituksen jälkeen virta asettuu normaalille hitsausvirtatasolle. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa. Puikkohitsauksessa kuuma-aloituksen taso on käyttäjän ennalta määritettävissä. |
| Virta |
10 ... koneen koko A, askel 1
Oletusasetus = 50 A |
Hitsausvirran säätö. |
Talttausparametrit
Tässä luetellut parametrit ovat säädettävissä talttausprosessilla.
| Virta |
10 ... koneen koko A, askel 1
Oletusasetus = 50 A |
Virran säätö. |
| Kuuma-aloituksen taso |
-30 ... +30
Oletusasetus = 0 |
Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää langansyöttönopeutta ja hitsausvirtaa. |
Lisätietoja valinnaisista hitsausominaisuuksista ja -toiminnoista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista.
