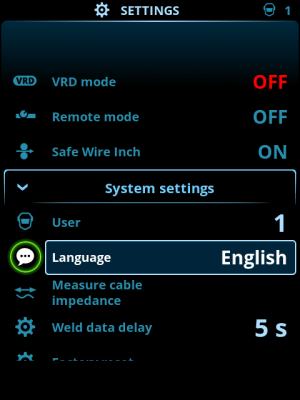

Auto-ohjauspaneeli: Asetukset
Asetusten muuttaminen
| 1. | Käännä oikeanpuoleista säätönuppia valitaksesi halutun asetusparametrin. |
| 2. | Paina oikeanpuolesta säätönuppia valitaksesi asetusparametrin säädettäväksi. |
| 3. | Käännä oikeanpuolesta säätönuppia valitaksesi halutun asetusarvon. |
>> Riippuen säädettävästä asetusparametrista, katso lisätietoja alla olevasta asetustaulukosta.
| 4. | Vahvista uusi asetusarvo / valinta ja sulje säätönäkymä painamalla oikeanpuoleista säätönuppia. |
Käyttäjät
Järjestelmäasetukset voidaan räätälöidä kymmenelle eri käyttäjälle. Järjestelmäasetusten lisäksi myös muistikanavat ovat käyttäjäkohtaisia. Kullakin käyttäjällä voi olla 100 MIG-kanavaa, 10 TIG-kanavaa, 10 puikkokanavaa ja 10 talttauskanavaa. Muistikanavat ja järjestelmäasetukset tallentuvat automaattisesti valitun käyttäjän tietoihin.
Asetukset
| Parametri | Parametrin arvo | Kuvaus |
|---|---|---|
| Käyttäjä | Nykyinen käyttäjä | Järjestelmässä on aina yksi käyttäjä valittuna. Kun uusi käyttäjä valitaan, edellinen käyttäjä kirjataan automaattisesti ulos. Kaksoislankuriasennuksessa, jossa käytössä on sekä Manual että Auto -langansyöttölaite, käyttäjä 1 otetaan automaattisesti käyttöön, eikä käyttäjän vaihto ole mahdollista. |
| Toimintatila (tila) | MIG/TIG/Puikko/Talttaus | |
| Kaukosäätö | Pois/Kaukosäädin/Pistooli Oletusasetus = Pois |
Mikäli kaukosäädin ei ole kytkettynä, tämä valinta ei ole saatavilla. |
| Kaukosäätötila (1-nuppikaukosäätimellä) |
Langansyöttönopeus tai virta / Kanava | Tämä määrittää sen, mitä kaukosäätimellä säädetään: hitsausparametria vai muistikanavaa (kaukosäätökanavat: 1...5). Parametrit ovat prosessikohtaisia. Mikäli kaukosäädin ei ole kytkettynä ja/tai se ei ole valittuna, tämä valinta ei ole saatavilla. Note (2-knob remote): When the remote mode is set to 'Channel', only the left remote control knob is in use. |
| Kaukosäätötila (2-nuppikaukosäätimellä) |
Hitsausparametrit / Kanava | |
| Jäähdytyslaite | Pois/Auto/Päällä Oletusasetus = Auto |
Kun "Päällä" on valittuna, jäähdytysnestettä kierrätetään järjestelmässä jatkuvasti, ja kun "Auto" on valittuna, jäähdytysnestettä kierrätetään järjestelmässä vain hitsauksen aikana. |
| Langanajo taakse | Pois/Päällä | Tämä on langan taakseajon automaattitoiminto. Valokaaren sammuttua lankaa vedetään taaksepäin, mikä lisää laitteen käytön turvallisuutta. Käyttäjä voi vaihtaa langan taakseajon viiveen ja pituuden asetuksia. Huom: Langanajo taakse -toiminto on pois käytöstä, jos välisyöttölaite on kytketty. |
| - Taakseajon viive | 2...10 s, askel 1 Oletusasetus = 5 s |
|
| - Taakseajon pituus | 1...10 cm, askel 1 Oletusasetus = 2 cm |
|
| Välisyöttölaitteen tyyppi (vain MIG-tilassa ja X5 Wire Feeder 300 -langansyöttölaitteella) |
Välisyöttäjän malli / Pois Oletusasetus = Pois |
Mikäli yhteensopiva välisyöttölaite on kytkettynä, valitse kyseinen välisyöttölaite luettelosta. Yhteensopivat välisyöttölaitteet: SuperSnake GTX/GT02S (10m, 15m, 20m, 25m), Binzel PP401D, Binzel PP36D. Huom: SuperSnake GT02S -mallien kanssa ainoastaan moottorisynkronointi on tuettu. |
| Hitsaustietojen näytön kesto | 0...30 s, askel 1 0 = Pois Oletusasetus = 5 s |
Tämä määrittää näytetäänkö hitsaustietojen yhteenveto kunkin hitsaustapahtuman jälkeen, ja jos näytetään, niin kuinka kauan. |
| Hitsaustietojen keskiarvot | Ilman nousu- ja laskuaikoja / Koko hitsi Oletusasetus = Ilman nousu- ja laskuaikoja |
Tällä asetuksella voidaan vaikuttaa siihen, kuinka hitsaustietojen keskiarvot lasketaan: ilman virran nousu- ja laskuaikoja hitsin alussa ja lopussa, vai niiden kanssa. Asetus vaikuttaa seuraavien keskiarvojen laskentaan: hitsausjännite (napa- ja kaarijännite), hitsausvirta, hitsausteho ja langansyöttönopeus. |
| Päiväys | Nykyinen pvm | |
| Aika | Nykyinen aika | |
| Kieli | Käytettävissä olevat kielet | |
| Tehdasasetusten palautus | Nollaa/Peruuta Oletusasetus = Peruuta |
|
| Langanajon turvatoiminto (vain MIG) |
Pois/Päällä | Kun "Päällä", eikä valokaari syty, lisäainelankaa syötetään 5 cm Kun "Pois", lisäainelankaa syötetään 5 m. |
| Kaapelin kalibrointi (vain MIG) |
Aloita/Peruuta | Edellisen kalibroinnin päivämäärä ja kellonaika sekä tiedot näytetään myös. Lisätietoja kaapelin kalibroinnista on kohdassa Hitsauskaapelin kalibrointi. |
| VRD (vain puikkohitsaus ja talttaus) |
Pois/12V/24V Oletusasetus = Pois |
Jännitteenalennuspiiri (VRD) rajoittaa tyhjäkäyntijännitteen määritellyn jännitearvon alapuolelle. |
