Langanohjainputkien asennus ja vaihto

Langansyöttömekanismissa on kolme langanohjainputkea. Ne on vaihdettava, kun muutat käytettävän lisäainelangan halkaisijaa tai materiaalia.

Meno-ohjainputkea vaihdettaessa hitsauspistooli tulee irrottaa.

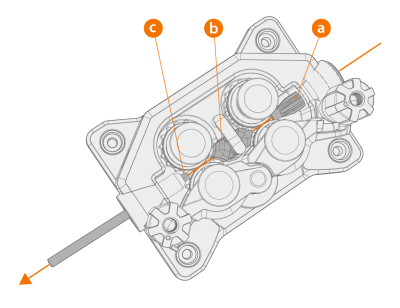

a.

Langanohjainputki (tulo)

b.

Keskimmäinen langanohjainputki

c.

Langanohjainpuki (meno)



Valitse uudet langanohjainputket näiden taulukoiden mukaisesti: Langansyöttölaitteen kulutusosat.

Langanohjainputkien vaihto:

1.

Vapauta puristuskahvat ja poista lisäainelanka järjestelmästä.

2.

Vedä tulo-ohjainputki (a) ulos ja aset tilalle uusi putki.

3.

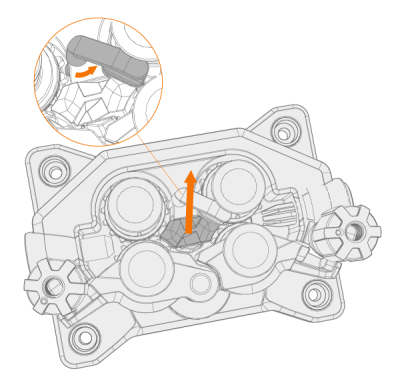

Käännä lukitsin sivuun vapauttaaksesi keskimmäisen langanohjainputken (b) vaihtoa varten.

4.

Vaihda uusi keskimmäinen langanohjainputki vanhan tilalle ja paina se kunnolla paikalleen. Varmista, että nuolimerkintä osoittaa langan kulkusuuntaan.

5.

Käännä lukitsin takaisin kiinni-asentoon lukitaksesi keskimmäisen langanohjainputken paikalleen.

6.

Vaihda meno-ohjainputki (c) työntämällä ensin vanha putki ulos jompaan kumpaan suuntaan.
