Asennus

Älä liitä laitetta verkkovirtaan, ennen kuin kaikki laitteiston asennustoimet on tehty.
Hitsausjärjestelmään kuuluvien laitteiden muuntaminen on kiellettyä, lukuun ottamatta valmistajan ohjeessa mainittuja muutoksia ja säätöjä.
Älä yritä siirtää tai ripustaa laitetta virtalähteen tai langansyöttölaitteen kahvasta mekaanisella laitteella (esimerkiksi nostolaitteella). Kahvat on tarkoitettu ainoastaan käsin siirtelyyn.

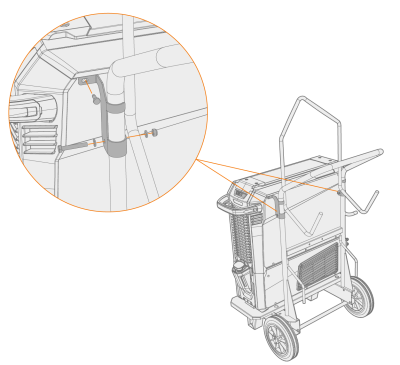

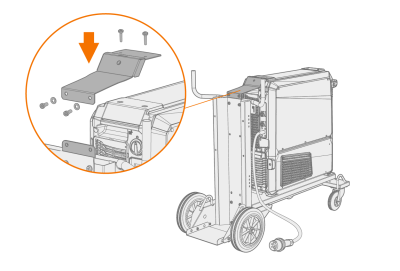

Kun koko laitteisto asennetaan torniksi – jäähdytyslaite alimmaisena, virtalähde keskellä ja langansyöttölaite päällä – asenna ja varmista se aina joko X5 FastMig -laitteiston kanssa yhteensopivaan Kemppi-kärryyn tai tue se muutoin tukevasti työkohteessa.

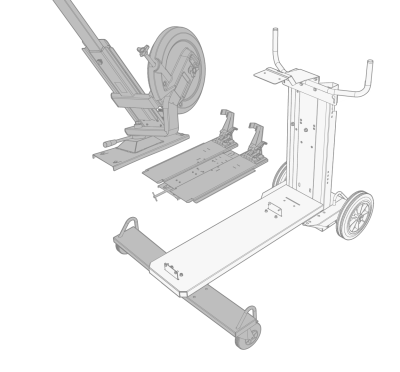

Kun koko laitteisto asennetaan torniksi ja käytössä on kahdelle langansyöttölaitteelle tarkoitettu kääntyvä alusta tai kevenninvarsi, käytä aina laitteiston mukana toimitettua leveämpää etupyörien asennuskokoonpanoa. Tämä koskee 4-pyöräkärryn käyttöä.
Sijoita laite vaakasuorassa olevalle, tukevalle ja puhtaalle pinnalle. Suojaa laite voimakkaalta sateelta ja suoralta auringonpaisteelta. Laitteen ympärillä on oltava riittävästi vapaata tilaa jäähdytysilman kiertoa varten.

Ennen asennusta

• Noudata korkeajännitteisten laitteiden asennusta ja käyttöä koskevia paikallisia ja kansallisia määräyksiä.
• Tarkista pakkausten sisältö ja varmista, etteivät osat ole vioittuneet.
• Ennen kuin asennat virtalähteen, tutustu verkkovirtakaapelin tyyppiä ja sulakkeen kokoa koskeviin vaatimuksiin.

Sähköverkko

Tätä A-luokan laitetta ei ole tarkoitettu käytettäväksi asuinympäristössä, jossa sähkö syötetään yleisestä pienjännitteisestä sähköverkosta. Tällaisissa paikoissa voi olla vaikea varmistua laitteen sähkömagneettisesta yhteensopivuudesta johtumis- ja säteilyperäisistä radiotaajuuksisista häiriöistä johtuen.

Edellyttäen, että julkisen pienjänniteverkon oikosulkuteho sähköverkon liityntäpisteessä on korkeampi kuin mitä on mainittu alla olevassa taulukossa (*), tämä laite täyttää standardien IEC 61000-3-11:2017 ja IEC 61000-3-12:2011 vaatimukset ja se voidaan kytkeä julkiseen pienjänniteverkkoon. Laitteen asentajan tai käyttäjän vastuulla on varmistaa, tarvittaessa sähkönjakelijan avustuksella, että järjestelmän impedanssi vastaa impedanssirajoituksia.
Laitteet *
X5-virtalähde, 400A: 5,8 MVA
X5-virtalähde, 500A: 6,4 MVA
X5-pulssivirtalähde, 400A: 6,3 MVA
X5-pulssivirtalähde, 500A: 6,7 MVA
