X5 Power Source 400 ja 500

Tässä osiossa kuvataan X5 Power Source 400 ja X5 Power Source 500 -virtalähteiden rakennetta.

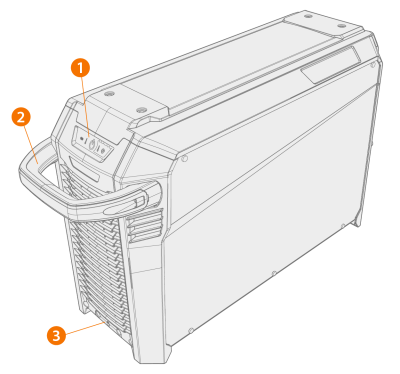

Etuosa:

1.

Merkkivalopaneeli *

2.

Kantokahva (ei sovellu mekaaniseen nostamiseen)

3.

Etuosan lukitusmekanismi (kiinnitys jäähdytysyksikköön tai kärryyn)

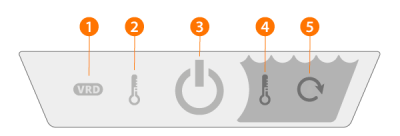

* Merkkivalopaneeli

1.

VRD:n (jännitteenalennuspiiri) merkkivalo

>>  LED-valo on vihreä, kun jännitteenalennuspiiri on päällä ja tyhjäkäyntijännite on alle 35 V.

>>  LED-valo vilkkuu punaisena, kun jännitteenalennuspiiri on päällä ja tyhjäkäyntijännite on yli 35 V.

>>  LED-valo ei pala hitsauksen aikana tai kun jännitteenalennuspiiri sammutetaan.

>>  LED-valo vilkkuu vihreänä, kun puikkohitsauksen tai talttauksen virransäästötila on päällä (virransäästötila kytkeytyy automaattisesti 15 minuutin tyhjäkäynnin jälkeen).

Jännitteenalennuspiiri on käytössä vain Puikko- ja Talttaus-tiloissa.

2.

Korkean lämpötilan merkkivalo (ylikuumeneminen)

>>  LED-valo on keltainen, kun laite on ylikuumenemassa.

Jos virtalähde ylikuumenee, lämpösuojakatkaisin kytkee sen pois päältä. Virtalähdettä ei voi käyttää ennen kuin se on jäähtynyt.

3.

Virta päällä/pois -merkkivalo

>>  LED-valo on vihreä, kun laite on päällä.

4.

Jäähdytysnesteen lämpötilan varoitusvalo

>>  LED-valo on keltainen, kun jäähdytyneste on ylikuumenemassa.

Jos jäähdytysneste ylikuumenee, lämpösuojakatkaisin kytkee hitsauslaitteen pois päältä. Laitetta ei voi käyttää ennen kuin jäähdytysneste on jäähtynyt.

5.

Jäähdytysnesteen kierron varoitusvalo

>>  LED-valo on vihreä, kun jäähdytysnesteen kierto toimii normaalisti.

>>  LED-valo on punainen, kun jäähdytysnesteen kierrossa on häiriö.

Jos jäähdytysnesteen kierto estyy, lämpösuojakatkaisin kytkee hitsauslaitteen pois päältä. Tutki ja korjaa vika ennen kuin jatkat hitsauslaitteen käyttöä.

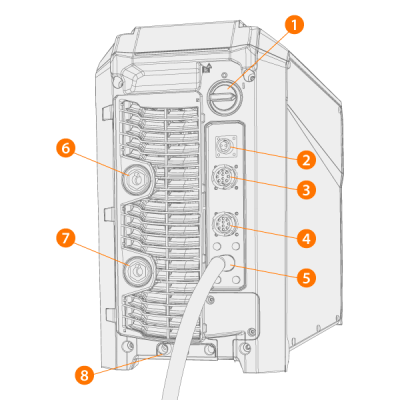

Takaosa:

1.

Virtakytkin

2.

Jännitteentunnistuskaapelin liitäntä (vain Pulse+-virtalähteet)

3.

Ohjauskaapelin liitin

4.

Ohjauskaapelin liitin

5.

Verkkovirtakaapeli

6.

Hitsausvirtakaapelin liitäntä, plusnapa (+)

7.

Maadoituskaapelin liitäntä, miinusnapa (-)

8.

Takaosan lukitusmekanismi

>>  Kiinnitys jäähdytysyksikköön tai kärryyn.
