Manuelles Bedienpanel

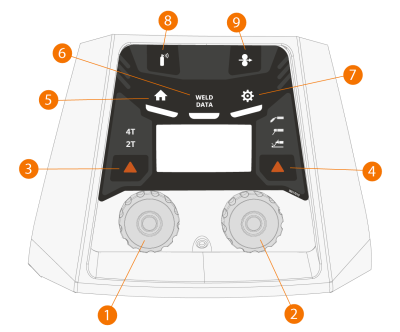

Dieser Abschnitt beschreibt die Bedienelemente und Funktionen des Bedienpanels von X5 Wire Feeder 200 Manual (X5/200R).

1.

Linker Steuerknopf

2.

Rechter Steuerknopf

3.

Auswahl der Taster-Logik (2T/4T)

4.

Prozessauswahl (MIG/E-Hand/Fugenhobeln/WIG)

5.

Home-Button (Standard-Schweißmodus)

6.

Taste für Schweißdaten

7.

Einstellungstaste

8.

Gastesttaste

9.

Drahtvorschubtaste



Verwendung des Bedienpanels siehe Verwendung des X5 Manual Bedienpanels.
