AP/APC-betjeningspanel: Svejseparametre

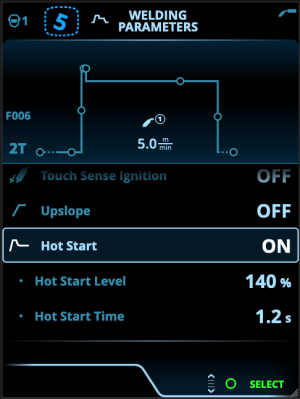

Visningen Svejseparametre indeholder en start- og stop-kurve til visualisering og justering af de væsentligste parametre for en svejsning. I bunden af listerne ses de tilgængelige justeringer af den valgte svejseproces. Valget af svejseproces er baseret på den aktive hukommelseskanal og dens indstillinger.

Mange af svejseparametrene er specifikke til en svejseproces og kan justeres til denne.

Justering af svejseparametre

Drej højre reguleringsknap, så den fremhæver den ønskede svejseparameter.

Tryk på højre reguleringsknap for at vælge den svejseparameter, der skal justeres.

Drej højre reguleringsknap for at justere værdien for svejseparameteren.

>> Afhængigt af den parameter, der skal reguleres, er der flere oplysninger i oversigten over svejseparametre nedenfor.

Bekræft den nye værdi/valg og luk for justeringen ved at trykke på højre reguleringsknap.

Lagring af svejseparametre til senere brug.

En arbejdskanal oprettes automatisk til de ændrede svejseparametre. De indstillede svejseparametre gemmes i en hukommelseskanal ved at gøre et af følgende:

•

Hurtigt valg af aktiv kanal: Hold genvejsknappen Kanaler trykket ned i cirka 2 sekunder.

>> Dermed gemmes parameterindstillingerne i den aktive kanal og erstatter dens tidligere parameterindstillinger.

•

Kanalsidevalg: Gå til Kanal-siden, og gem parameterindstillingerne i en ny kanal.

>> Se AP/APC-betjeningspanel: Kanaler for at få flere oplysninger.

Svejsningsparametre og funktionsbeskrivelser

MIG og 1-MIG-svejseparametre

De parametre, der vises her, er tilgængelige for justering med MIG og 1-MIG processer.

Parameter	Parameterværdi	Beskrivelse
Proces	MIG, 1-MIG, Puls, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position	Dette valg af MIG-svejseproces afhænger af det aktive svejseprogram samt den anvendte udstyrstype. Læs mere om de yderligere processer under Yderligere vejledning til funktioner og egenskaber.
Brænderkontaktlogik	2T, 4T	Svejsepistoler kan have flere tilstande for betjening af brænderkontakten (brænderkontaktlogikker). De mest almindelige er 2T og 4T. I 2T-tilstand holder man brænderkontakten nede under svejsning. I 4T-tilstand trykker man brænderkontakten og holder den nede for at starte eller stoppe svejsningen. Nærmere oplysninger findes i Funktioner i brænderkontaktens logik.
Cyklustid	TÆND/SLUK Standard = SLUKKET	Cyklustid er en svejsefunktion, der automatisk genererer en eller flere svejsninger af en forudbestemt varighed. Nærmere oplysninger findes i Cyklustid.
- Cykluslysbuetid	0.0 ... 60,0 s Standard = 2.0 s
- Cykluspause	TÆND/SLUK Standard = SLUKKET
- Cykluspausetid	0.1 ... 3,0 sek., trin på 0,1 sek. Standard = 0,1 sek
Forgas	0.0 ... 9,9 s, Auto, trin 0,1 0,0 = SLUKKET	Svejsefunktion, der starter gasflowet, før lysbuen tændes. Dette sikrer, at metallet ikke kommer i kontakt med luften ved svejsningens start Tiden indstilles på forhånd af brugeren. Anvendes til alle metaller men især til rustfrit stål, aluminium og titanium.
Krybestart	10...90 %, Auto, trin 1	Krybestartfunktionen bestemmer trådhastigheden, før svejselysbuen tændes. Det vil sige, før svejsetråden kommer i kontakt med arbejdsemnet. Når lysbuen tændes, skifter trådhastigheden automatisk til normal brugerdefineret hastighed. Krybestartfunktionen er altid tændt.
Touch Sense Ignition	AUTO/ON/OFF	Touch Sense Ignition (TSI) giver minimalt svejsesprøjt og stabiliserer straks lysbuen efter tænding.
Trådhastighed	0.50 ... 25 m/min., trin 0,05 eller 0,1 Standard = 5,00 m/min	Regulering af trådhastigheden Når trådhastigheden er mindre end 5 m/min, er justeringstrinnet 0,05, og når trådhastigheden er 5 m/min og derover, er justeringstrinnet 0,1.
Trådhastighed min	Min./maks. = 0,5 ... 25 m/min., trin 0,1 Standard = 0,5 m/min	Mindste og største grænse for justering af trådhastigheden.
Trådhastighed maks	Min./maks. = 0,5 ... 25 m/min., trin 0,1 Standard = 25 m/min	Mindste og største grænse for justering af trådhastigheden.
Spænding	Min/Maks = ifølge specifikationerne for svejseudstyret, trin 0,1	Svejsespændingsjustering og minimums- og maksimumgrænser for svejsespændingsjusteringen. Disse parametre kan kun indstilles i MIG. I 1-MIG er spændingen defineret af svejseprogrammet.
Dynamik	-10.0 ... +10,0, trin 0,2 Standard = 0	Styrer lysbuens kortslutningsfunktion. Jo lavere værdi, jo blødere lysbue, jo højere værdi, jo grovere lysbue. (Ikke tilgængelig WiseRoot+, MAX Cool eller MAX Speed.)
Kraterfyldning	TÆND/SLUK	Ved svejsning med høj effekt dannes normalt et krater ved svejsningens slutning. Kraterfyldningsfunktionen sænker svejseeffekten / trådhastigheden ved svejseopgavens slutning, så krateret kan udfyldes med et lavere effektniveau. Med den manuelle MIG-proces er varigheden af kraterfyldning, trådhastighed og spænding forudindstillet af brugeren. Når trådhastigheden er mindre end 5 m/min, er justeringstrinnet 0,05, og når trådhastigheden er 5 m/min og derover, er justeringstrinnet 0,1. Nærmere oplysninger findes i Funktioner til hotstart og kraterfyldning. For andre processer henvises til parametertabellerne nedenfor.
- Kraterfyldningstid	0.0 ... 10,0 s, Auto, trin 0,1 Standard = 1,0 sek
- Kraterfyldningstrådhastighed	0.5 ... 25,0 m/min., Auto, trin 0,05 eller 0,1 Standard = 5 m/min
- Kraterfyld spænding	400 A: 8 ... 45 V, Auto 500A: 8 ... 50 V, Auto Trin 0,1 V Standard = 18 V
Efterstrøm	-30 ... +30	Indstillingen af efterstrøm påvirker trådlængden ved svejsningens slutning for eksempel forhindres svejsetråden i at stoppe for tæt på svejsebadet. Dette muliggør også den optimale trådlængde til start på den næste svejsning.
WF-sluttrin	TÆNDT/SLUKKET Standard = SLUKKET	Funktionen WF sluttrin forhindrer svejsetråden i at fæste sig på kontaktdysen, når svejsningen afsluttes.
Eftergas	0.0 ... 9,9 s, Auto, trin 0,1 0,0 = SLUKKET	Svejsefunktion, der fortsætter gasflowet, når lysbuen er slukket. Dette sikrer, at den varme svejsning ikke kommer i kontakt med luften, når lysbuen er slukket, men at både svejsningen og elektroden beskyttes Anvendes til alle metaller. Især stål og titanium kræver længere eftergastider.

1-MIG-svejseparametre

De parametre, der vises her, er tilgængelige for justering med 1-MIG-processen.

Parameter	Parameterværdi	Beskrivelse
Brænderkontaktlogik	2T, 4T, Powerlog (2 niveauer eller 3 niveauer)	Svejsepistoler kan have flere tilstande for betjening af brænderkontakten (brænderkontaktlogikker). De mest almindelige er 2T og 4T. I 2T-tilstand holder man brænderkontakten nede under svejsning. I 4T-tilstand trykker man brænderkontakten ned og slipper den igen for at starte eller stoppe svejsningen. Bemærk, at aktivering af Powerlog åbner yderligere Powerlog-indstillinger på siden Svejseparametre. Nærmere oplysninger findes i Funktioner i brænderkontaktens logik.
Upslope	TÆND/SLUK	Upslope er en svejsefunktion, der bestemmer den tid, hvori svejsestrømmen gradvis øges til den ønskede svejsestrømstyrke ved svejsningens start. Startniveauet og tiden for upslope forudindstilles af brugeren.
- Upslope-startniveau	10 ... 100 %, Auto, trin 1 Standard = 50
- Upslopetid	0.1 ... 5 s, Auto, trin 0,1 Standard = 0.10
Hotstart	TÆND/SLUK	Svejsefunktion der bruger højere eller lavere trådhastighed og svejsestrøm ved svejsningens start. Efter Hot start-perioden skifter strømmen til den normale styrke for svejsestrøm. Dette letter starten på svejsningen, især for materialer i aluminium. Justeringen af Hotstart stignings-/sænkningstiden indstiller overgangstiden fra Hotstart-fasen til den normale svejsestrømstyrke. Niveauet og tiden for hotstart kan kun justeres i 2T Kontaktlogik. Hotstart finjustering (spænding) kan justeres med processerne 1-MIG, Puls, DPulse, WiseThin+ og MAX Speed. Nærmere oplysninger findes i Funktioner til hotstart og kraterfyldning.
- Hotstartniveau	-50 ... + 200 %, Auto, trin 1 Standard = 40
- Hotstart finjustering	-10,0 ... +10,0, trin 0,1 Standard = 0,0
- Hotstarttid	0,1 ... 9,9 s, Auto, trin 0,1 Standard = 1,2 sek
- Hotstart stignings-/sænkningstid	0,0 ... 10,0 s, trin 0,1 Standard = 0,0 sek
Wise-funktion	Ingen, WiseFusion, WisePenetration, WiseSteel	Efter valget åbnes en liste med tilgængelige Wise-funktioner for valg. Læs mere om disse funktioner og processer under Yderligere vejledning til funktioner og egenskaber. (Ikke tilgængelig med WiseRoot+, WiseThin+, MAX Cool, MAX Speed eller MAX Position.)
Finjustering	Eksempel: -10.0 ... +10,0 V * Trin 0,1 V	Finjustering af spændingen. * Spændingsområdet for finjustering er defineret af det aktive svejseprogram.
Kraterfyldning	OFF/ON/TIMER	Ved svejsning med høj effekt dannes normalt et krater ved svejsningens slutning. Kraterfyldningsfunktionen sænker svejseeffekten / trådhastigheden ved svejseopgavens slutning, så krateret kan udfyldes med et lavere effektniveau. Kraterfyldningens timermulighed er kun tilgængelig i 4T kontaktlogik. Det gør det muligt at indstille en fast varighed for slutniveauet. Kraterfyld finjustering (spænding) kan justeres med processerne 1-MIG, Puls, DPulse, WiseThin+ og MaxSpeed. Nærmere oplysninger findes i Funktioner til hotstart og kraterfyldning.
- Kraterfyld startniveau	10 ... 150 %, Auto, trin 1 Standard = 100
- Kraterfyldningstid	0,1 ... 10,0 s, Auto, trin 0,1 Standard = 1,0 sek
- Slutniveau for kraterfyldning	10 ... 150 %, Auto, trin 1 Standard = 30
- Tid for kraterfyldning ved slutniveau	OFF ... 10,0 sek., trin 0,1 Standard = OFF
- Finjustering af kraterfyldning	-10.0 ... +10.0, trin 0,2 Standard = 0,0
Strøm	10 ... maskinstørrelse A, trin 1 Standard = 50 A.	Svejsestrømsjustering kun med WisePenetration+.

Puls/DPulse-svejseparametre

De her anførte parametre er tilgængelige for justering ud over MIG- og 1-MIG-svejseparametrene, når en X5-pulsstrømkilde er tilsluttet. DPulse = dobbeltpulsproces.

Parameter	Parameterværdi	Beskrivelse
Pulsstrøm %	-10 ... + 15 %, trin 1	Finjusteringen af pulsstrømmen i forhold til strømmen med Pulse- og DPulse-svejseprocesser.
DPulse-forhold	10 ... 90 %, trin 1	Dette justerer den dobbelte pulstidsprocent, dvs. Hvor lang dobbeltpulsen er på første pulsniveau. Det andet pulsniveau fastslås i forhold til indstillingen af det første niveau.
DPulse-frekvens	0.4 ... 8,0 Hz, Auto, trin 0,1	Dette justerer den dobbelte pulsfrekvens. Hvor lang tid tager det fra begyndelsen af 1. niveau til slutningen af 2. niveau.
DPulse-niveau 1: Trådhastighed	0.50 ... 25 m/min., trin 0,05 eller 0,1	Første dobbelte pulsniveau trådfremføringshastighed (og minimum-/maksimumværdier for trådhastighed). Når trådhastigheden er mindre end 5 m/min, er justeringstrinnet 0,05, og når trådhastigheden er 5 m/min og derover, er justeringstrinnet 0,1.
DPulse-niveau 1: Finjustering	-10 ... +10, trin 1	Finjustering af spændingen.
DPulse-niveau 1: Dynamik	-10.0 ... +10,0, trin 0,2 Standard = 0	Styrer lysbuens kortslutningsfunktion. Jo lavere værdi, jo blødere lysbue, jo højere værdi, jo grovere lysbue.
DPulse-niveau 2: Trådhastighed	0.50 ... 25 m/min., trin 0,05 eller 0,1	Anden trådhastighed med dobbelt pulsniveau. DPulse-niveau 2-trådhastigheden ændres automatisk, når indstillingen for DPulse-niveau 1-trådhastighed justeres. Når trådhastigheden er mindre end 5 m/min, er justeringstrinnet 0,05, og når trådhastigheden er 5 m/min og derover, er justeringstrinnet 0,1.
DPulse-niveau 2: Finjustering	-10 ... +10, trin 1	Finjustering af spændingen.
DPulse-niveau 2: Dynamik	-10.0 ... +10,0, trin 0,2 Standard = 0	Styrer lysbuens kortslutningsfunktion. Jo lavere værdi, jo blødere lysbue, jo højere værdi, jo grovere lysbue.

MAX Speed-parametre

De parametre, der er anført her, er MAX Speed-processpecifikke.

Parameter	Parameterværdi	Beskrivelse
MAX Speed-frekvens	100 ... 800 Hz, Auto trin 10	MAX Speed frekvensindstilling.

MAX Position-parametre

De parametre, der er anført her, er MAX Position-processpecifikke.

Parameter	Parameterværdi	Beskrivelse
MAX Position-frekvens	-0.5 ... +0,5 Hz, trin 0,1 Standard = 0	Finjustering af MAX Position-frekvens.
Pulsstrøm %	-10 … 15 %, trin 1 Standard = 0	MAX Position-pulsstrømjustering.
Pladetykkelse	3.0 ... 12,0 mm	Indstilling af MAX Position-pladetykkelse.

TIG svejseparametre

De parametre, der vises her, er tilgængelige for justering med TIG-processen.

Parameter	Parameterværdi	Beskrivelse
Brænderkontaktlogik	2T, 4T	Svejsepistoler kan have flere tilstande for betjening af brænderkontakten (brænderkontaktlogikker). De mest almindelige er 2T og 4T. I 2T-tilstand holder man brænderkontakten nede under svejsning. I 4T-tilstand trykker man brænderkontakten ned og slipper den igen for at starte eller stoppe svejsningen.
Eftergas	0.0 ... 30,0 sek., trin 0,1 0,0 = SLUKKET	Svejsefunktion, der fortsætter gasflowet, når lysbuen er slukket. Dette sikrer, at den varme svejsning ikke kommer i kontakt med luften, når lysbuen er slukket, men at både svejsningen og elektroden beskyttes Anvendes til alle metaller. Især stål og titanium kræver længere eftergastider.
Strøm	10 ... maskinstørrelse A, trin 1 Standard = 50 A.	Justering af svejsestrøm
Strømgrænse min	Min/Maks = 10 ... maskinstørrelse A, trin 1 Standard = 10 A	Mindste og største grænse for justering af strømstyrke.
Strømgrænse maks	Min/Maks = 10 ... maskinstørrelse A, trin 1 Standard = 10 A	Mindste og største grænse for justering af strømstyrke.

MMA svejseparametre

De parametre, der vises her, er tilgængelige for justering med MMA-processen.

Parameter	Parameterværdi	Beskrivelse
Dynamik	-10.0 ... +10,0, trin 0,2 Standard = 0	Styrer lysbuens kortslutningsfunktion. Jo lavere værdi, jo blødere lysbue, jo højere værdi, jo grovere lysbue.
Hotstartniveau	-30 ... +30 Standard = 0	Svejsefunktion der bruger højere eller lavere svejsestrøm ved svejsningens start. Efter Hot start-perioden skifter strømmen til den normale styrke for svejsestrøm. Dette letter starten på svejsningen, især for materialer i aluminium. I MMA indstilles tiden på forhånd af brugeren.
Strøm	10 ... maskinstørrelse A, trin 1 Standard = 50 A.	Justering af svejsestrøm
Strømgrænse min	Min/Maks = 10 ... maskinstørrelse A, trin 1 Standard = 10 A	Mindste og største grænse for justering af strømstyrke.
Strømgrænse maks	Min/Maks = 10 ... maskinstørrelse A, trin 1 Standard = 10 A	Mindste og største grænse for justering af strømstyrke.
Brud på lysbuen	OFF, 30...60 V, trin 1 Standard = OFF	Bestemmer det punkt, hvor lysbuen slukkes i forhold til lysbuelængden i MMA svejsning.

Mejslingsparametre

De parametre, der vises her, er tilgængelige for justering med Kulbuemejslingsprocessen.

Parameter	Parameterværdi	Beskrivelse
Strøm	10 ... maskinstørrelse A, trin 1 Standard = 50 A.	Regulering af strøm
Strømgrænse min	Min/Maks = 10 ... maskinstørrelse A, trin 1 Standard = 10 A	Mindste og største grænse for justering af strømstyrke.
Strømgrænse maks	Min/Maks = 10 ... maskinstørrelse A, trin 1 Standard = 10 A
Hotstartniveau	-30 ... +30 Standard = 0	Svejsefunktion der bruger højere eller lavere strøm i starten af processen.

Nærmere oplysninger om de øvrige svejsefunktioner findes i Yderligere vejledning til funktioner og egenskaber.
