Montering og udskiftning af trådhjul

Den isætningsmetode, der er beskrevet her, er den samme for X5 Wire Feeder 200 og X5 Wire Feeder 300. Modelspecifikke variationer i udseende og placering kan forekomme.

Udskift trådhjulene, når svejsetrådens materiale og diameter ændres.

Vælg de nye trådhjul i henhold til tabellerne her: Forbrugsmaterialer til trådboks.

Sådan udskiftes trådhjulene:

1.

Åbn trådboksen.

2.

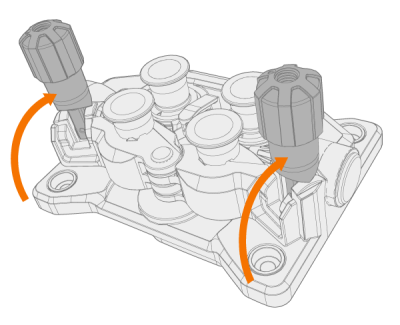

Løsn trykhåndtaget på trådværket.

3.

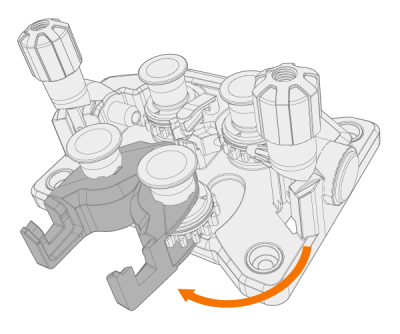

Åbn låsearmene for at løsne trådhjulet.

4.

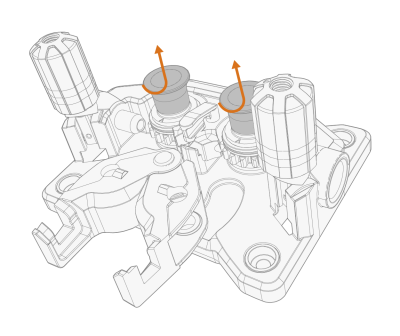

Fjern tryktrådrullens monteringsbolte ved at trække i dem.

Trykrullens monteringsstifter har centeraksler monteret, hvor fremføringsrullernes centeraksler fungerer som drivaksler, der er koblet direkte på trådværket/motoren.

5.

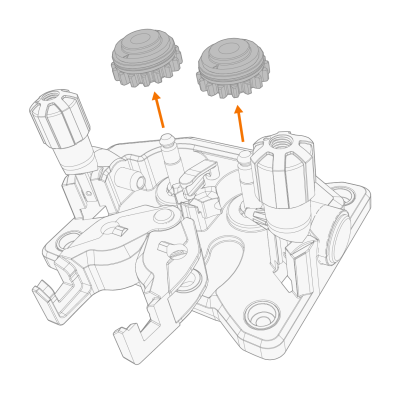

Tag tryktrådrullerne af.

6.

Fjern monteringshætterne til drevtrådrullen ved at dreje og trække i dem.

7.

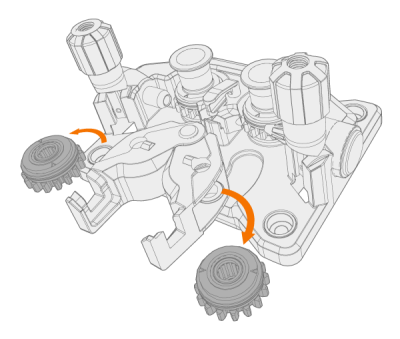

Tag drevtrådrullerne af.

8.

Følg de forrige trin i modsat rækkefølge for at montere trådhjulene. Sæt hakket på fremføringsrullens bund ud for stiften på drivakslen.

9.

Sæt monteringsstifterne tilbage på plads, så de låser driv- og trykrullerne på plads.

10.

Luk låsearmene og sænk trykhåndtagene på trådhjulene. Flere oplysninger om isætning af svejsetråd findes i Installation og udskiftning af tråd (X5 WF 300) og Installation og udskiftning af tråd (X5 WF 200).

11.

Luk trådboksen.
