Hitsauspolttimen ja maadoituskaapelin asentaminen

Talttauspolttimen kaapelin kytkeminen

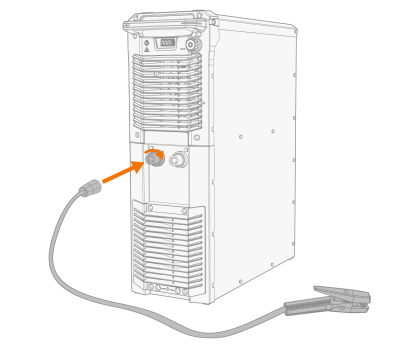

Talttauspolttimen kaapeli kytketään virtalähteen DIX-liittimeen. Kaapeli kytketään joko virtalähteen plus- (+) tai miinusliittimeen (-), työstettävästä metallista riippuen.

•

Teräkselle: Plusnapa (+)

•

Valuraudalle: Miinusnapa (-)

•

Raudattomalle metallille: Miinusnapa (-)

Talttauskaapelina käytetään kumieristeistä kuparikaapelia. Seuraavassa taulukossa on esitetty kaapelien tyypilliset kuormitettavuudet, kun ympäristön lämpötila on 25 °C ja johdinlämpötila on 85 °C.

Kaapeli	Käyttösuhde				Jännitehäviö / 10 m
	100 %	60 %	35 %	20 %
50 mm2	285 A	316 A	371 A	458 A	0,35 V / 100 A
70 mm2	355 A	403 A	482 A	602 A	0,25 V / 100 A
95 mm2	430 A	498 A	606 A	765 A	0,21 V / 100 A
120 mm2	500 A	587 A	721 A	917 A	0,18 V / 100 A

Älä ylikuormita talttauskaapeleita, sillä ylikuormitus voi aiheuttaa jännitehäviöitä ja ylikuumenemista.

Puikkohitsausta varten kytke virtalähteeseen talttauspolttimen (hiilielektrodinpitimen) ja paineilmaletkun sijasta MMA-puikonpidin.

Lisätietoja GT4000-talttauspolttimesta on sen mukana toimitetuissa ohjeissa tai osoitteessa userdoc.kemppi.com.

Paineilmaletkun liittäminen

Kytke paineilmaletku talttauspolttimeen:

Maadoituskaapelin kytkeminen

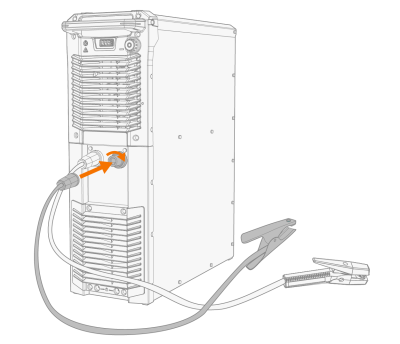

Maadoituskaapeli kytketään virtalähteen DIX-liittimeen. Kaapeli kytketään joko virtalähteen plus- (+) tai miinusliittimeen (-), työstettävästä metallista riippuen. Kaapelisuositukset on lueteltu edellisessä taulukossa.

Kytke maadoituskaapelin puristin suoraan työkappaleeseen niin, että kosketuspinta on mahdollisimman suuri. Kiinnityskohdan tulee olla maaliton ja ruosteeton.

Kaapelisilmukan enimmäispituus on 50 metriä. (Kaapelisilmukan pituus on maadoituskaapelin pituus ja kaapelin pituus yhteenlaskettuna.)
