Installation av utrustning på vagnen X3T2 (tillval)

Vagnen X3T2 är en 2-hjulig vagn för X3 FastMig som finns som tillval.

Utöver denna instruktion bör du även läsa de installationsinstruktioner som medföljer vagnen.

De vattenkylda strömkällorna med flerspänningsenhet är inte kompatibla med X3T2-vagnen på grund av sin höjd. Den 2-hjuliga vagnen X3GT2 kan användas istället.
Trådmatarverket X3 Wire Feeder HD300 kan installeras ovanpå strömkällan med hjälp av trådmatarverkets monteringsplatta. Denna metod är inte tillämplig med trådmatarverket X3 HD200.

Verktyg som krävs:
Strömkällan kan installeras med vagnens bottenplatta redan fäst på vagnens ram, eller så att vagnens bottenplatta först fästs på strömkällan och enheten sedan lyfts på vagnen.

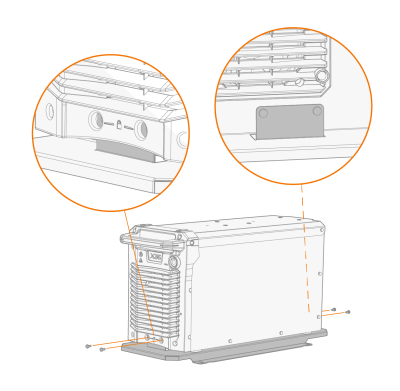

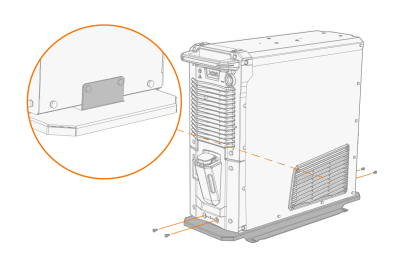

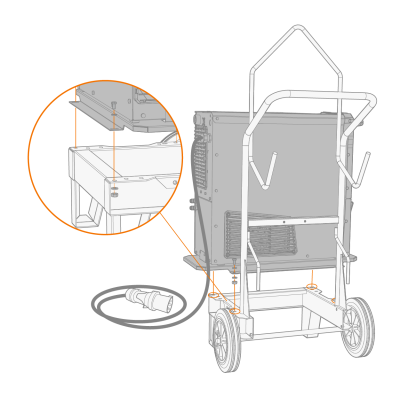

1. Lyft upp strömkällan på vagnens bottenplatta så att fästklämmorna hamnar i linje med fästhålen. Fäst strömkällan på bottenplattan med de medföljande skruvarna (2 x M5x12 skruvar på framsidan, 2 x M5x12 skruvar på baksidan).

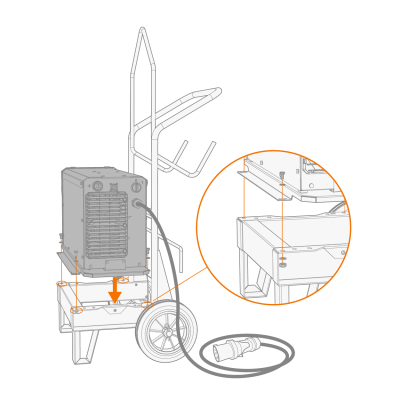

2. Om strömkällan installerades separat på vagnens bottenplatta i föregående steg: Lyft på strömkällan och vagnens bottenplatta på vagnen och fäst enheten på vagnen i varje hörn av bottenplattan. Använd bultarna (4 x M8x12), muttrarna (4 x M8) och brickorna (8 x M8) som följer med vagnen.

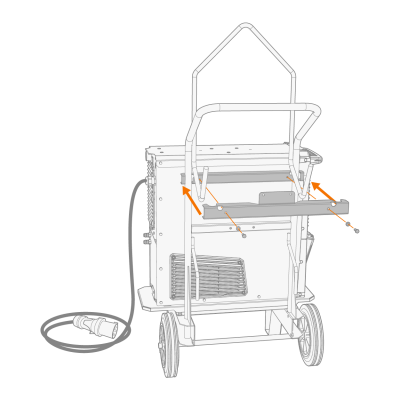

3. Vid installation av den högre modellen av strömkälla (med integrerad kylenhet): Fäst fästplattans stöd på vagnens ram i enlighet med aggregatets höjd. Fäst fästplattorna bakifrån med de medföljande bultarna (2 x M6x16-bultar och 2 x M6-brickor).

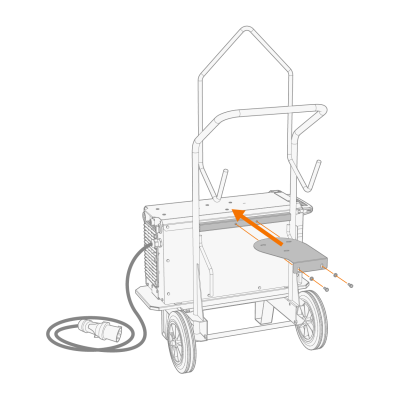

4. Placera den övre stödplattan på strömkällan och fäst den bakifrån med de medföljande bultarna (2 x M6x16-bultar och 2 x M6-brickor) genom fästplattorna.

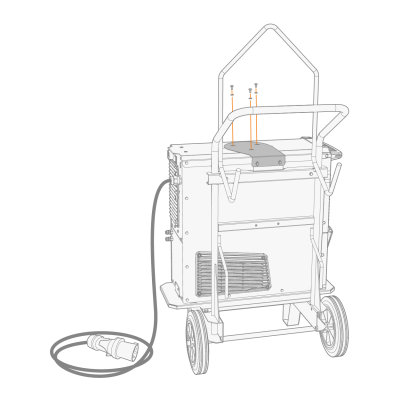

5. Fäst den övre stödplattan på strömkällan med de medföljande skruvarna (3 x M6x16 och 3 x M6 brickor).

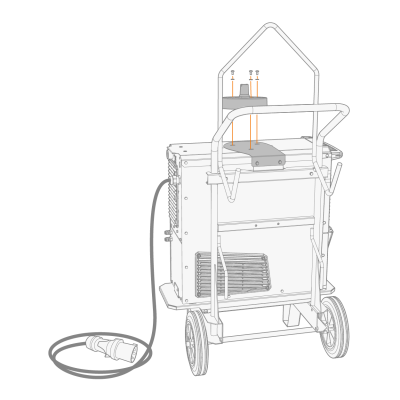

Vid installation av staplade trådmatarverk ska även monteringsplattan för trådmatarverket installeras på strömkällan i detta skede. Monteringsplattan använder samma fästpunkter som den övre stödplattan.

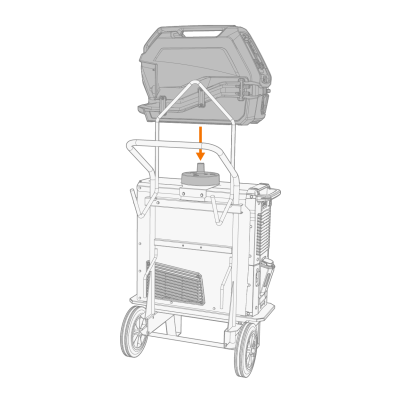

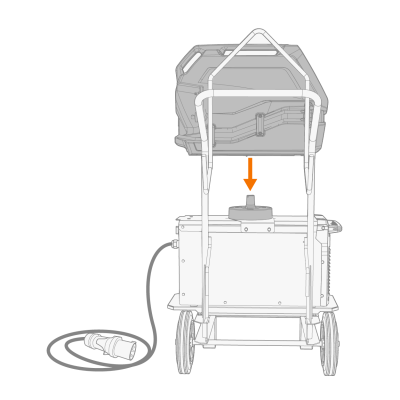

6. Placera trådmatarverket på montageplattan ovanpå strömkällan.

>>  Se Installera trådmatarverk med monteringsplatta (X3 Wire Feeder HD300) för mer information.

Trådmatarverket måste säkras på montageplattans axel för att säkerställa säker drift.
