Montering och byte av styrrör

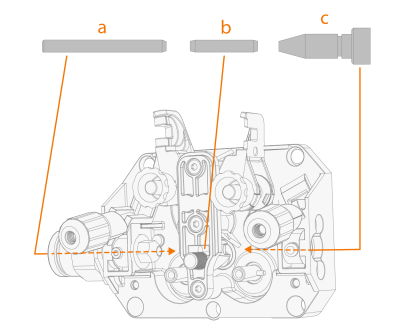

Trådmatningsmekanismen har tre styrrör. Byt ut dessa när diametern på tillsatsmaterialet ändras eller vid byte av material.

Vid byte av främre styrrör måste MIG/MAG-svetspistolen tas bort.

a.

Utloppsrör

b.

Mellanstyrrör

c.

Inloppsrör



Välj nya styrrör enligt tabellerna som visas här: Slitdelar till X3 wire feeder.

Så här byter du styrrör:

1.

Lossa tryckarmarna och ta bort tillsatsmaterialet och trådmatarhjulen från systemet.

>>  Se Installation och byte av matarhjul för mer information om borttagning av trådmatarhjul.

2.

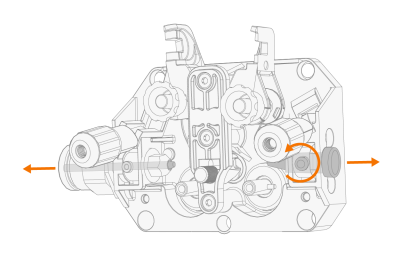

Lossa åtdragningsskruven och dra ut det bakre styrröret.

3.

Ta även bort det främre styrröret genom att trycka ut det genom anslutningen till svetspistolen.

4.

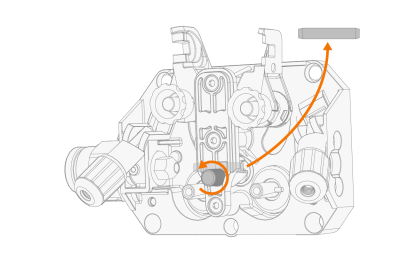

Släpp upp åtdragningsvredet i mitten och dra ut mellanstyrröret.

5.

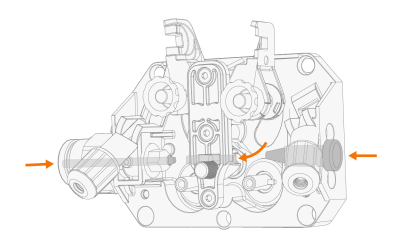

Sätt in det nya bakre styrröret och fäst det genom att dra åt skruven.

6.

Installera ett nytt främre styrrör genom att trycka in det genom anslutningen till svetspistolen.

7.

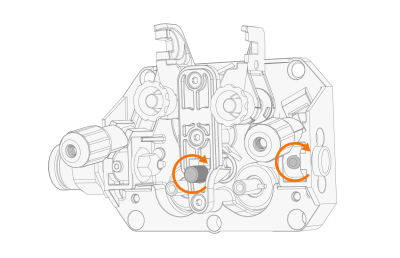

Sätt in ett nytt mellanstyrrör och fäst det med åtdragningsvredet.

8.

Byt ut trådmatarhjulet vid behov.

>>  Se Installation och byte av matarhjul för mer information om montering av trådmatarhjul.
