Установка оборудования на тележку X3T2 (опция)

X3T2 - это опция двухколесной тележки для X3 FastMig.

В дополнение к этой инструкции ознакомьтесь также с инструкцией по установке, поставляемой вместе с тележкой.

Источники питания с водяным охлаждением и возможностью работы при различном напряжении питания не совместимы с тележкой X3T2 из-за их высоты. Вместо этого можно использовать 2-колесную тележку X3GT2.

Механизм подачи проволоки X3 HD300 можно установить поверх источника питания с помощью монтажной пластины для подачи проволоки. Этот метод не применим к механизму подачи проволоки X3 HD200.

Необходимые инструменты:

Источник питания можно установить так, чтобы нижняя плита тележки уже была прикреплена к раме тележки, или так, чтобы нижняя плита тележки сначала была прикреплена к источнику питания, а затем сборка была поднята на тележку.

1.

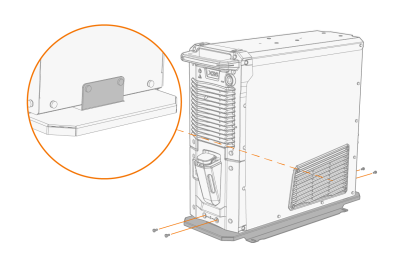

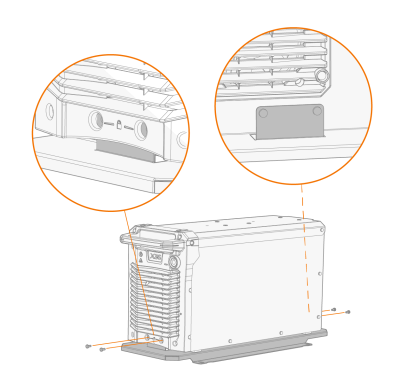

Поднимите источник питания на нижнюю плиту тележки так, чтобы крепежные скобы совпали с крепежными отверстиями. Закрепите источник питания на нижней пластине с помощью прилагаемых винтов (2 винта M5x12 спереди, 2 винта M5x12 сзади).

2.

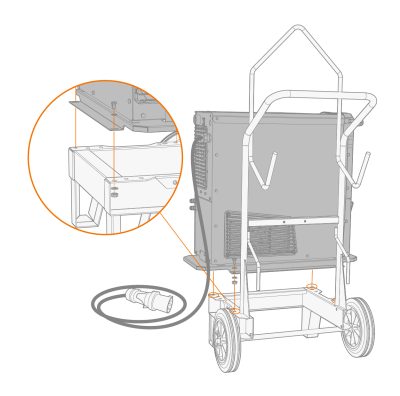

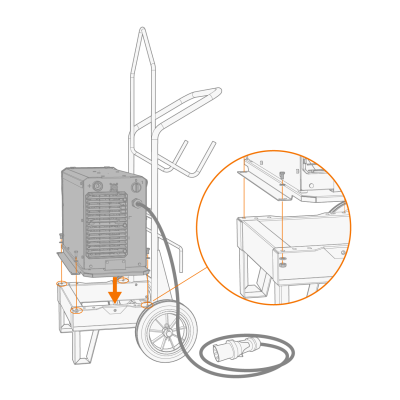

Если источник питания был установлен отдельно на нижней панели тележки в предыдущем шаге: Поднимите конструкцию, состоящую из источника питания и нижней пластины, на тележку и закрепите ее через каждый угол нижней пластины. Используйте болты (4 шт. M8x12), гайки (4 шт. M8) и шайбы (8 шт. M8), поставляемые с тележкой.

3.

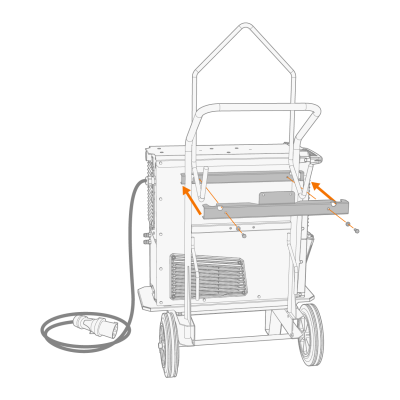

При установке более высокой модели источника питания (со встроенным блоком охлаждения): Прикрепите опоры крепежной пластины к раме тележки в соответствии с высотой устройства. Закрепите крепежные пластины сзади с помощью болтов, входящих в комплект (2 болта M6x16 и 2 шайбы M6).

4.

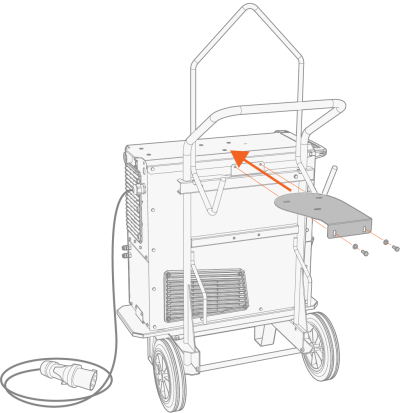

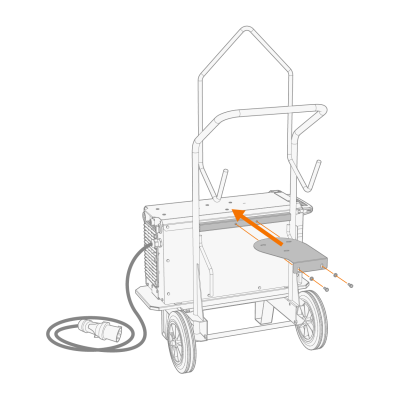

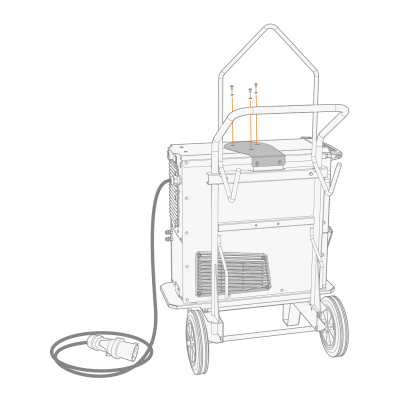

Установите верхнюю опорную пластину на источник питания и закрепите ее сзади с помощью болтов (2 болта M6x16 и 2 шайбы M6) через крепежные пластины.

5.

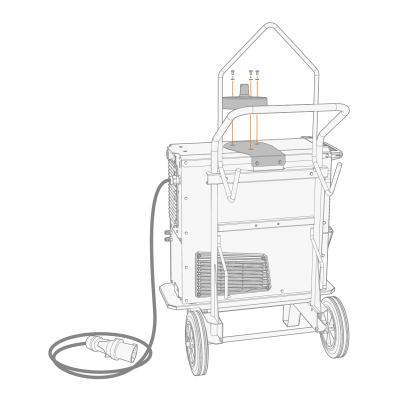

Закрепите верхнюю опорную пластину к источнику питания с помощью прилагаемых винтов (3 винта M6x16 и 3 шайбы M6).

При установке механизма подачи проволоки в штабель на этом этапе также установите монтажную пластину механизма подачи проволоки на источник питания. Крепежная пластина использует те же точки крепления, что и верхняя опорная пластина.

6.

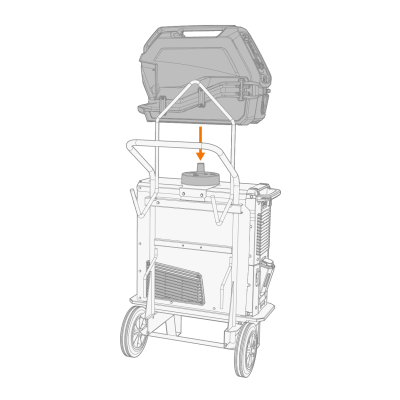

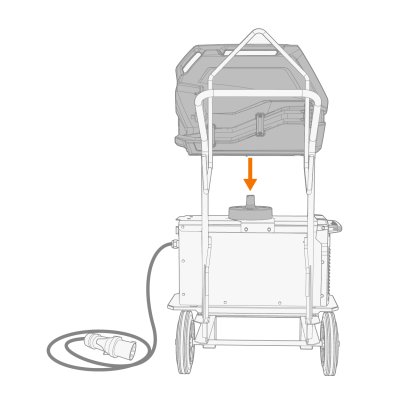

Поднимите механизм подачи проволоки на верхнюю часть источника питания, на монтажную пластину.

>>  Более подробная информация приведена в разделе Установка механизма подачи проволоки с монтажной пластиной (X3 WF HD300).

Механизм подачи проволоки должен быть закреплен на валу монтажной платы для обеспечения безопасной работы.
