Установка и замена направляющих трубок

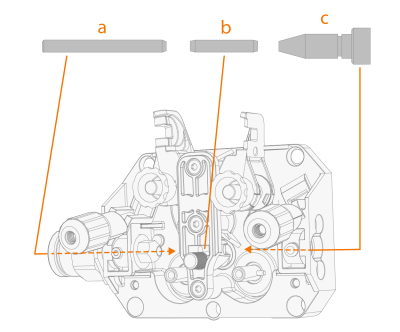

Механизм подачи проволоки включает три направляющих трубки. Заменяйте их при использовании присадочной проволоки большего диаметра и изменении материала.

При замене выходной направляющей трубки необходимо отсоединить сварочную горелку MIG.

a.

Выходная направляющая трубка

b.

Средняя направляющая трубка

c.

Входная направляющая трубка



Выберите новые направляющие трубки в соответствии с таблицами. Расходные материалы для механизма подачи проволоки X3.

Для замены направляющих трубок:

1.

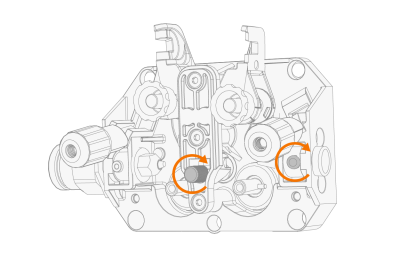

Освободите прижимные рычаги и извлеките присадочную проволоку и подающие ролики для проволоки из системы.

>>  Дополнительную информацию о снятии ролика подачи проволоки см. в разделе Установка и замена подающих роликов.

2.

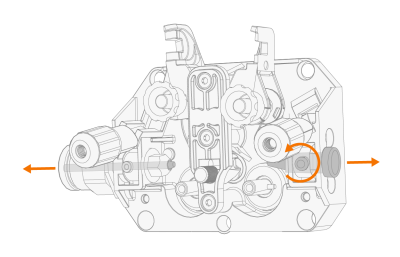

Ослабьте затяжку винта на раме механизма и вытащите старую входную направляющую трубку.

3.

Снимите также старую выходную направляющую трубку, вытащив ее через разъем сварочной горелки.

4.

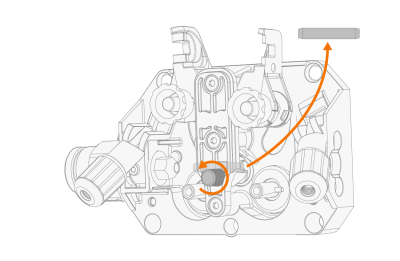

Отпустите ручку, регулятор в центре и вытащите старую среднюю направляющую трубку.

5.

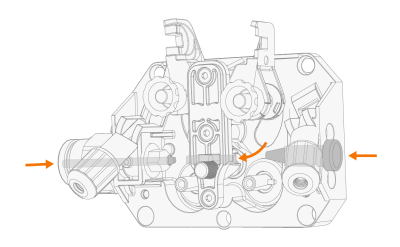

Вставьте на место новую входную направляющую трубку и закрепите ее, затянув винт на раме механизма.

6.

Установите новую выходную направляющую трубку, вставив ее через разъем сварочной горелки.

7.

Вставьте новую среднюю направляющую трубку и закрепите ее ручкой, регулятор затяжки.

8.

Замените подающие ролики подачи проволоки, если это необходимо.

>>  Дополнительную информацию об установке ролика подачи проволоки см. в разделе Установка и замена подающих роликов.
