Instalação e substituição das roldanas de alimentação

Substitua os roletes de avanço do arame quando o material e o diâmetro do arame de enchimento mudarem.

Selecione os novos roletes de avanço do arame de acordo com as seguintes tabelas: Consumíveis do alimentador de arame X3.

Para substituir os roletes de avanço do arame:

1.

Abra o gabinete do alimentador de arame.

2.

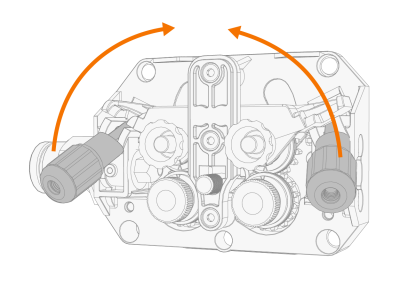

Solte os braços de travamento do rolete de avanço do arame no mecanismo de avanço do arame.

3.

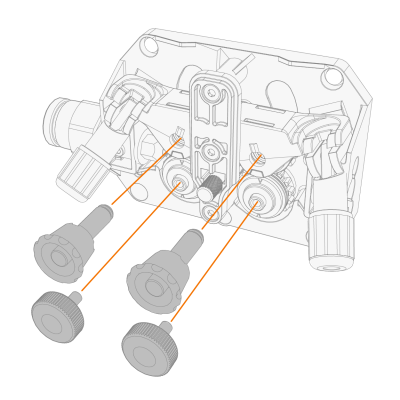

Puxe para fora os pinos de montagem do rolete da pressão e desparafuse as tampas de fixação do rolete de acionamento.



4.

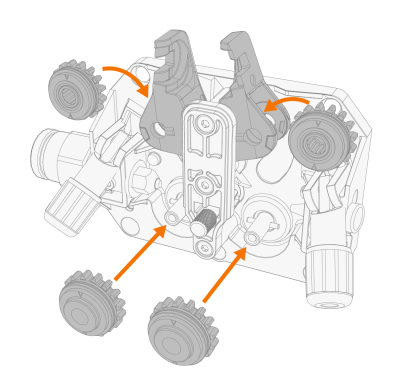

Abra os suportes do rolo de pressão e remova os rolos de pressão.

5.

Remova os rolos de acionamento.

6.

Siga as etapas anteriores no sentido inverso para instalar as roldanas de alimentação de arame. Alinhe o corte na parte inferior das roldanas de alimentação ao pino no eixo de movimentação.

7.

Recoloque as tampas e os pinos de montagem para travar a unidade e os roletes de pressão nos respectivos lugares.

8.

Abaixe os braços de travamento do rolo de pressão para prender os rolos de pressão.

9.

Feche o gabinete do alimentador de arame.

Consulte Instalação e substituição do arame de enchimento e da bobina de arame para obter mais informações sobre a instalação do arame.
