Conexões para soldagem MMA e goivagem

Este capítulo descreve as conexões com o alimentador de arame conectado ao sistema. Nesse caso, o painel de controle do alimentador de arame é usado para controlar os parâmetros de soldagem MMA. Para usar a fonte de alimentação na soldagem MMA autônoma, consulte Conexões para soldagem MMA e goivagem autônoma.

As etapas a seguir descrevem a conexão do suporte do eletrodo de carbono, mas o mesmo método de conexão e as notas de cuidado se aplicam ao cabo de goivagem para goivagem a arco de carbono.

A soldagem MMA requer a desconexão do cabo de soldagem (para o alimentador de arame) do conector de soldagem (+) na parte traseira da fonte de alimentação.

Opcionalmente, um adaptador adicional de cabo divisor DIX conectado ao conector de soldagem traseiro (+) pode ser usado, se a soldagem MMA for mais frequente.

Para conectar o suporte do eletrodo (ou o cabo de goivagem) à fonte de alimentação X3, proceda da seguinte forma:

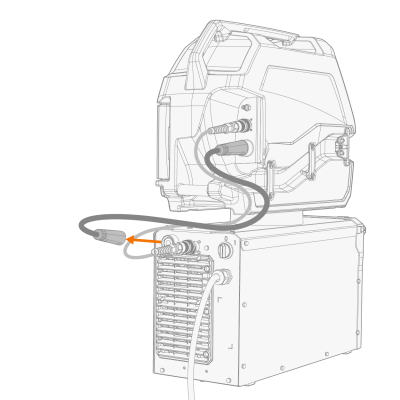

Se já estiver conectado, desconecte temporariamente o cabo de corrente de soldagem (que vai para o alimentador de arame) da parte traseira da fonte de alimentação.

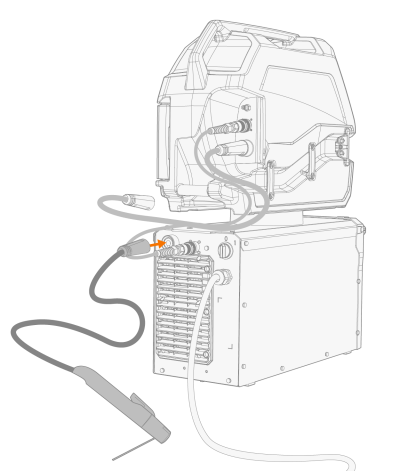

Conecte o suporte do eletrodo diretamente ao conector de soldagem (+) na parte traseira da fonte de alimentação.

Para conectar-se à fonte de alimentação X3 usando o adaptador de cabo divisor Opcional, proceda da seguinte forma:

Desconecte o suporte do eletrodo ou o eletrodo do suporte do eletrodo quando não estiver soldando no modo de soldagem MMA. Conectado dessa forma, o cabo de soldagem MMA faz parte do circuito, mesmo quando estiver soldando em outros modos de operação (por exemplo, MIG).

Se já estiver conectado, desconecte o cabo de corrente de soldagem (que vai para o alimentador de arame) da parte traseira da fonte de alimentação.

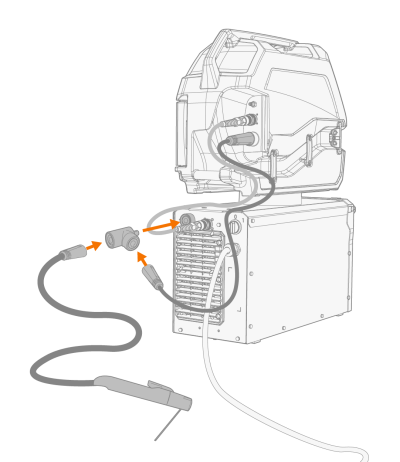

Conecte um adaptador de cabo divisor DIX ao conector do cabo de corrente de soldagem (+) na parte traseira da fonte de alimentação.

Conecte ambos, o cabo de corrente de soldagem (que vai para o alimentador de arame) e o cabo do suporte do eletrodo, ao adaptador de cabo divisor DIX.

Para conectar o cabo de retorno do terra e mudar para o modo MMA, proceda da seguinte forma:

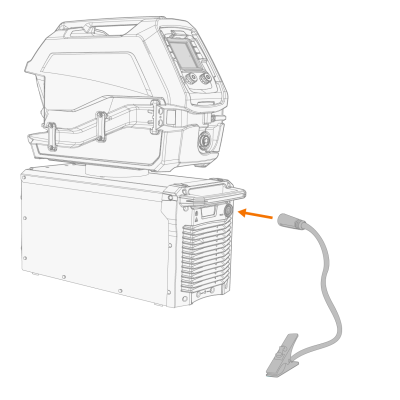

Conecte o cabo de retorno do terra ao conector (-) da fonte de alimentação na parte frontal.

Altere o modo de operação do sistema de soldagem para MMA usando o painel de controle do alimentador de arame. Para mais informações, consulte Painel de controle do X3.

A maioria das aplicações de MMA exige que o cabo de corrente de soldagem (ou o cabo de goivagem) seja conectado ao terminal positivo da fonte de alimentação. A polaridade pode ser selecionada conectando-se o cabo de corrente de soldagem (ou cabo de goivagem) e o cabo de retorno do terra de acordo com o conector positivo ou negativo da fonte de alimentação. Para essa finalidade, uma extensão de cabo adicional para o cabo de interconexão do cabo de corrente de soldagem está disponível como opcional.
