Zdalne sterowanie HR53
Po podłączeniu, zdalne sterowanie HR53 jest automatycznie używane.
Za pomocą opcjonalnego zdalnego sterowania HR53 można wybierać kanały pamięci i regulować prędkość podawania drutu, prąd spawania, napięcie spawania lub dostrajanie napięcia w zależności od używanego procesu spawania.
>> Pokazuje wartości regulowanych parametrów oraz informuje o wystąpieniu błędów („Err”) w systemie spawalniczym.
|
2.
|
Przyciski plusa/minusa (+/-) |
>> Umożliwiają zmianę wartości parametru.
|
3.
|
Przyciski strzałek w lewo/w prawo |
>> Umożliwiają przełączanie między widokami/parametrami.
Elementy na wyświetlaczu zdalnego sterowania
|
a.
|
Informacje o procesie i/lub wybranym kanale pamięci (proces jest oznaczony pojedynczą literą: M = MIG/MAG, S = MMA, G = żłobienie) |
|
b.
|
MIG/MAG: Prędkość podawania drutu i symbole dostrajania procesu |
|
c.
|
Wartość regulowanego parametru (lub wskaźnik błędu) |
|
d.
|
Jednostka regulowanego parametru |

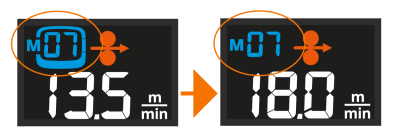

Kiedy wskutek regulacji parametru za pomocą zdalnego sterowania wartość parametru zaczyna się różnić od zapisanej w wybranym kanale pamięci, jest to sygnalizowane na ekranie poprzez wyświetlenie tylko numeru kanału pamięci, bez ramki (tylko MIG/MAG):
Widoki i obsługa zdalnego sterowania
Przełączanie między widokami odbywa się za pomocą przycisków strzałek w lewo/prawo.
|
•
|
Widok kanału pamięci (tylko MIG/MAG): Kanał pamięci zmienia się poprzez naciskanie przycisków +/-. Długie naciśnięcie przycisku +/- powoduje szybsze przewijanie wartości parametrów. |
|
•
|
Widok wyboru procesu: Umożliwia wybór pomiędzy spawaniem MIG/MAG, spawaniem MMA i żłobieniem. |
|
•
|
Widok mocy spawania: Zależnie od stosowanego procesu spawania przyciskami +/- reguluje się prędkość podawania drutu lub natężenie prądu spawania. Długie naciśnięcie przycisku +/- powoduje szybsze przewijanie wartości parametrów. |
|
•
|
Widok napięcia/dostrajania procesu: Zależnie od stosowanego procesu spawania przyciskami +/- reguluje się napięcie lub parametry konkretnego procesu spawalniczego. Długie naciśnięcie przycisku +/- powoduje szybsze przewijanie wartości parametrów. Długie naciśnięcie przycisku strzałki w prawo powoduje przełączanie między różnymi zestawami parametrów. |
|
•
|
Blokada bezpieczeństwa: Naciskając jednocześnie przyciski strzałek w lewo/w prawo przez 2 sekundy, można włączyć lub wyłączyć blokadę bezpieczeństwa urządzenia. |
Długie naciśnięcie przycisku strzałki w lewo powoduje zapisanie ustawionych parametrów w aktualnie wybranym kanale.
|
Źródła prądu X3 mogą być używane do spawania MMA i żłobienia elektropowietrznego również bez podajnika drutu. Zdalne sterowanie HR53 jest wymagane do tego samodzielnego użytkowania. |
|
|
Gdy zdalne sterowanie uchwytem spawalniczym MIG jest używane do wyboru kanału pamięci lub regulacji prędkości podawania drutu, odpowiednia funkcja jest wyłączona w zdalnym sterowaniu HR53. |
