Elementy wyświetlacza panelu sterowania, elementy sterujące

1. Kanały pamięci (1...5) i wskaźnik zdalnego sterowania (wyświetlany, gdy do zmiany kanałów pamięci używany jest uchwyt spawalniczy).

>>  Więcej informacji: Kanały pamięci.

2. Wskaźniki ostrzeżeń i przestróg oraz wskaźnik układu redukcji napięcia (VRD)

>>  Więcej informacji: Wskaźniki ostrzeżeń i błędów.

>>  Funkcja układu redukcji napięcia (VRD) jest używana tylko w trybach spawania MMA i żłobienia i tylko wtedy, gdy funkcja ta jest włączona w urządzeniu spawalniczym. Więcej informacji: Układ redukcji napięcia (VRD).

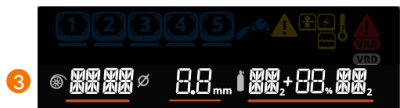

3. Ustawienia materiału drutu spawalniczego, średnicy i gazu osłonowego

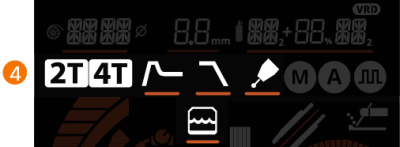

4. Wskaźniki trybu wyłącznika, gorącego startu, wypełniania krateru, prąd końcowy i chłodzenia cieczą

5. Wskaźniki procesu spawania MIG



Automatyczny MIG (1-MIG)
MIG Puls
Ręczny MIG



6. Wskaźnik blokady ustawień i blokady bezpieczeństwa (gdy blokada bezpieczeństwa jest włączona, na wyświetlaczu pojawia się również napis „LOCKED”).

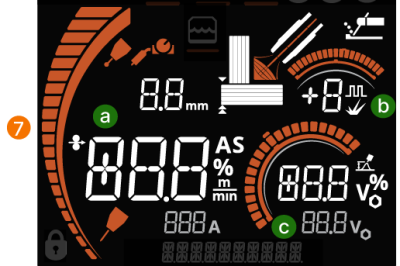

7. Główne parametry spawania:

a. Regulacja prędkości podawania drutu oraz wskaźniki grubości materiału i zdalnego sterowania (gdy do regulacji parametrów spawania używane jest zdalne sterowanie uchwytem).
b. Regulacja dynamiki lub impulsu
c. Dostrajanie napięcia lub napięcia

d. Ikona MMA (po wybraniu trybu MMA)
e. Ikona żłobienia (po wybraniu trybu żłobienia).

8. Wskaźniki napięcia łuku i napięcia wyjściowego (napięcie łuku po lewej stronie, napięcie wyjściowe po prawej stronie).

9. Wiersz informacyjny

Następujące parametry i ustawienia są wyświetlane w formie tekstowej:

- Wyświetlanie numeru wersji (aktywowane przez naciśnięcie dowolnego przycisku podczas uruchamiania)

- „FAILED”: Gdy podczas zapisywania kanału pamięci wystąpi błąd

- „FACT. RESET”: Przywróć ustawienia fabryczne

- „LOCKED”: Gdy blokada bezpieczeństwa jest włączona

- „HOT START”: Podczas regulacji funkcji Gorący start (oprócz ikony Gorący start)

- „CRATER FILL”: Podczas regulacji funkcji Wypełnienie krateru (oprócz ikony Wypełnienie krateru)

- „POST CURR.”: Podczas regulacji funkcji Prąd końcowy (oprócz ikony Prąd końcowy)

- „POST GAS”: Podczas regulacji Po gaz

- „VOLT. ARC / VOLT. TERM”: Podczas wybierania, czy podczas spawania i krótko po nim ma być wyświetlane napięcie łuku („VOLT. ARC”) czy napięcie zacisku („VOLT. TERM”)

- Długość drutu spawalniczego podawanego za pomocą przycisku drutu



Więcej informacji na temat parametrów spawania dla każdego procesu spawania można znaleźć w rozdziale Główne parametry spawania.

Objaśnienia symboli panelu sterowania X3 można znaleźć tutaj: Podsumowanie symboli i ikon panelu sterowania X3.
